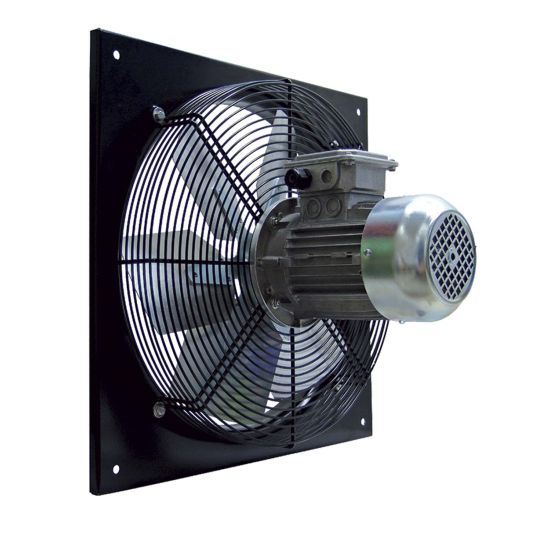

EV BASIC-U Ventilatori elicoidali da parete
Descrizione
Ventilatori elicoidali a pannello quadro con ventola a 6/7 pale in alluminio, con prestazioni conformi alla direttiva ERP.
Versione standard: premente, direzione flusso aria dal motore a ventola.
Caratteristiche
Pannello e rete in acciaio verniciato a polveri epossidiche di colore nero RAL 9005.
Ventole con pale in alluminio e raggiera in acciaio tropicalizzato.
Motori asincroni unificati, IP55, classe F.
Impiego
Ventilatore idoneo per esser installato in ambienti industriali per il ricambio dell'aria.
Accessori

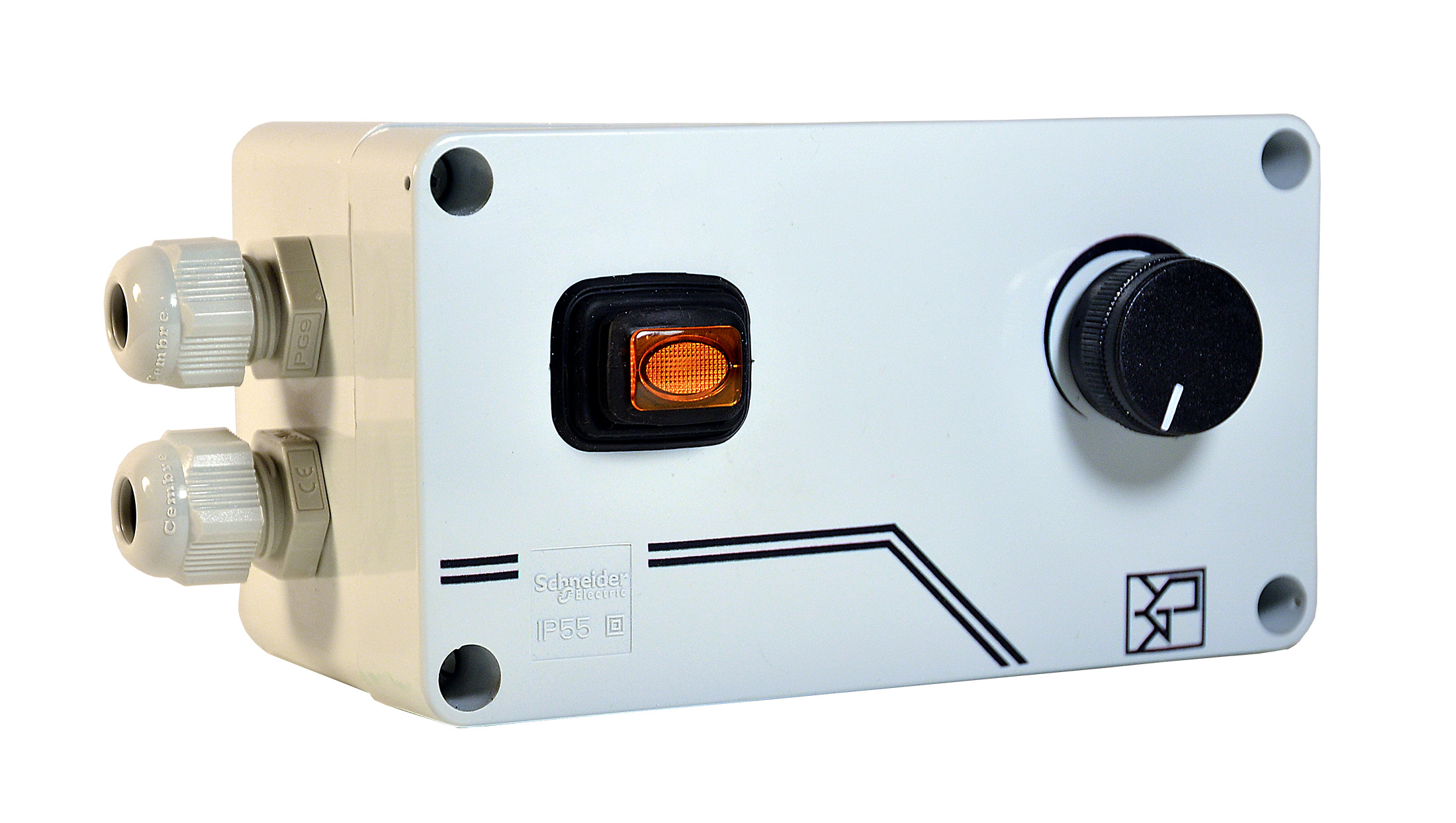

- Inverter.

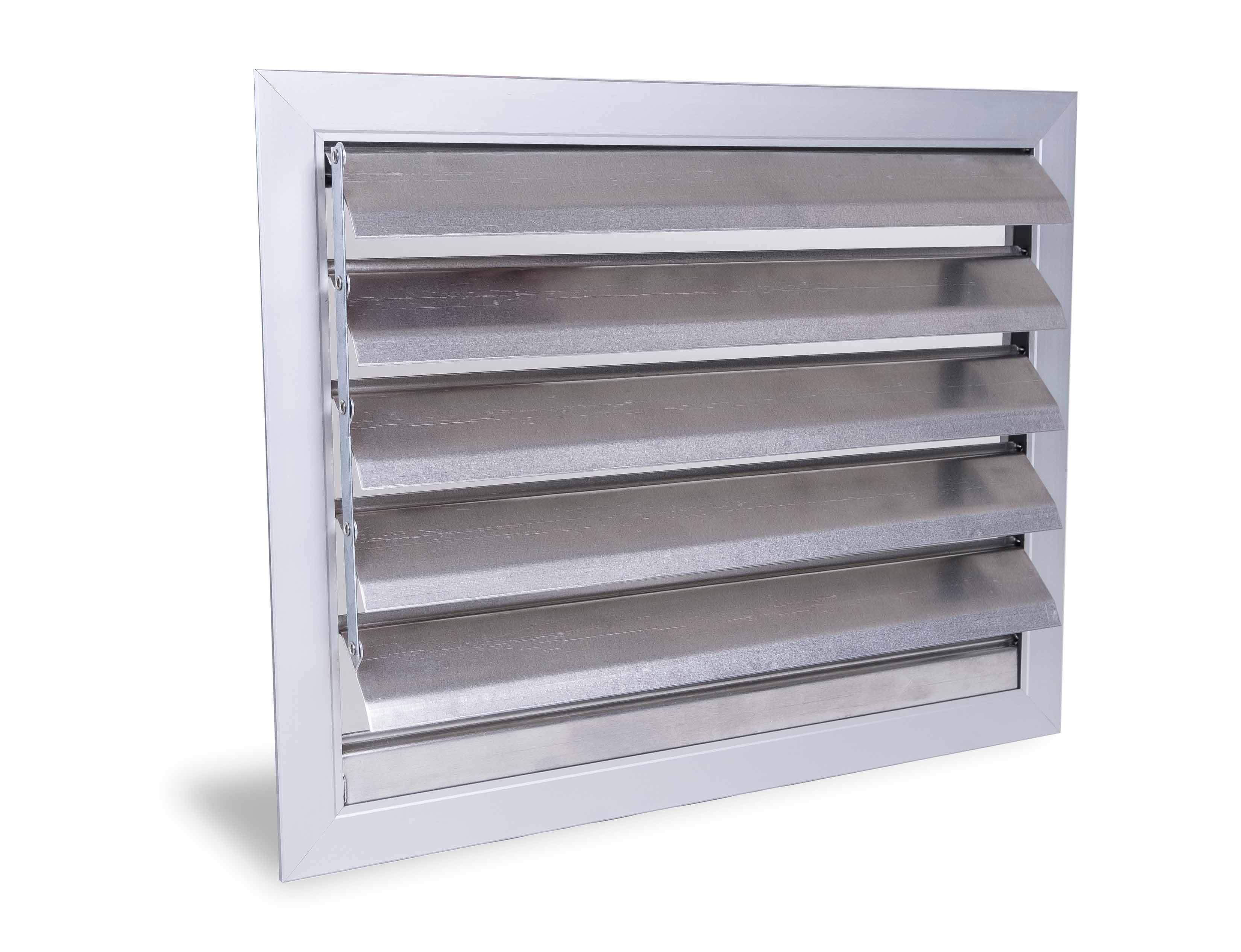

- ESGQ50-D - Serrande a gravità.
A richiesta
- Versione Aspirante con direzione flusso aria dalla ventola al motore

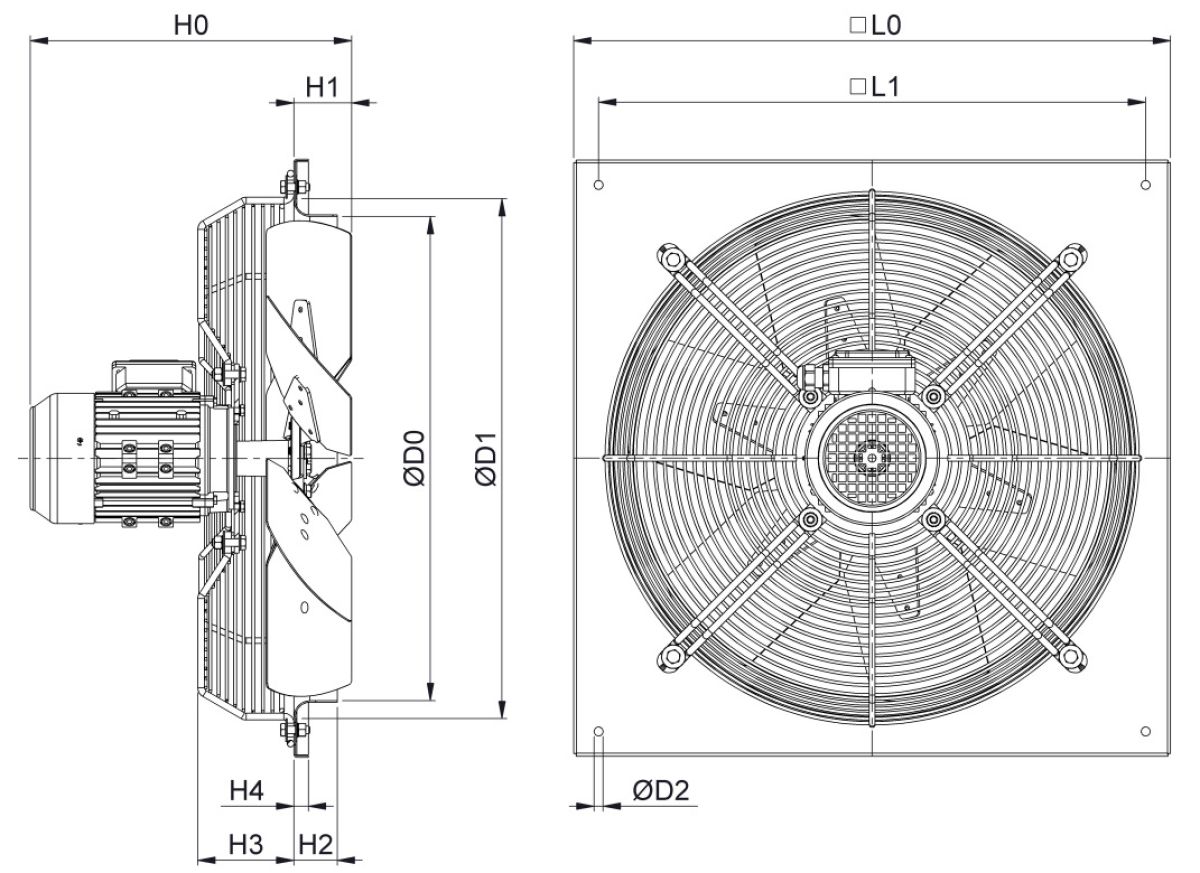

Dimensioni
tutte le dimensioni sono espresse in mm
Modello L0 L1 ØD0 ØD1 ØD2 H0 H1 H2 H3 H4 Peso mm mm mm mm mm mm mm mm mm mm kg EV BASIC-U 250-2M 350 300 255 281 9 270 60 40 60 15 7,4 EV BASIC-U 250-2T 7,4 EV BASIC-U 250-4M 6,4 EV BASIC-U 250-4T 6,4 EV BASIC-U 310-2M 400 350 317 346 9 290 60 40 60 15 9,9 EV BASIC-U 310-2T 9,9 EV BASIC-U 310-4M 6,8 EV BASIC-U 310-4T 6,8 EV BASIC-U 350-4M 450 400 356 388 9 295 60 40 60 15 10,1 EV BASIC-U 350-4T 10,1 EV BASIC-U 350-6T 10,1 EV BASIC-U 400-4M 500 450 400 442 9 325 60 40 80 15 11,8 EV BASIC-U 400-4T 11,8 EV BASIC-U 400-6T 11,1 EV BASIC-U 450-4M 550 500 451 480 9 325 60 40 80 15 12,7 EV BASIC-U 450-4T 12,7 EV BASIC-U 450-6T 12,7 EV BASIC-U 500-4M 600 550 503 530 9 375 80 50 100 15 19,5 EV BASIC-U 500-4T 19,5 EV BASIC-U 500-6T 600 550 503 530 9 351 80 50 100 15 15,6 EV BASIC-U 560-4T 680 630 559 595 9 375 80 50 100 15 21,4 EV BASIC-U 560-6T 680 630 559 595 9 351 80 50 100 15 17,7 EV BASIC-U 630-4T 730 680 634 675 9 385 130 100 100 15 26,7 EV BASIC-U 630-6T 730 680 634 675 9 362 130 100 100 15 22,9 EV BASIC-U 710-6T 950 900 711 770 9 443 160 160 54 20 34 EV BASIC-U 800-6T 1050 1000 797 864 9 560 160 160 56 20 46
Dati di Funzionamento
M: monofase
T: trifase
dB(A): indice di rumorosità a 3m
Modello Potenza Assorbita Assorbimento Velocità Indice di Rumorosità Perdite di Carico Tensione di Alimentazione Intensità Assorbita Massima 0 Pa 20 Pa 50 Pa 100 Pa 150 Pa 200 Pa kW V A giri/min dB(A) Portata aria m3/h EV BASIC-U 250-2T 0,18 400 0,53 2740 62 2150 2100 2000 1800 1500 EV BASIC-U 250-2M 0,18 230 1,4 2740 62 2150 2100 2000 1800 1500 EV BASIC-U 250-4T 0,09 400 0,45 1365 51 1070 880 EV BASIC-U 250-4M 0,09 230 0,8 1365 51 1070 880 EV BASIC-U 310-2T 0,37 400 0,94 2770 71 3250 3150 3100 2850 2600 2300 EV BASIC-U 310-2M 0,37 230 3,1 2770 71 3250 3150 3100 2850 2600 2300 EV BASIC-U 310-4T 0,09 400 0,45 1365 60 2050 1930 1600 EV BASIC-U 310-4M 0,09 230 0,8 1365 60 2050 1930 1600 EV BASIC-U 350-4T 0,12 400 0,5 1330 58 2900 2700 2300 EV BASIC-U 350-4M 0,12 230 1,1 1330 58 2900 2700 2300 EV BASIC-U 350-6T 0,12 400 0,63 860 56 1850 1450 EV BASIC-U 350-6M 0,12 230 1,2 860 56 1850 1450 EV BASIC-U 400-4T 0,25 400 1,1 1370 63 4400 4150 3750 EV BASIC-U 400-4M 0,25 230 2,8 1370 63 4400 4150 3750 EV BASIC-U 400-6T 0,12 400 0,63 860 54 2750 2400 EV BASIC-U 400-6M 0,12 230 1,2 860 54 2750 2400 EV BASIC-U 450-4T 0,37 400 1,1 1370 69 5800 5600 5200 4550 EV BASIC-U 450-4M 0,37 230 2,8 1370 69 5800 5600 5200 4550 EV BASIC-U 450-6T 0,18 400 0,75 875 60 4200 3800 2950 EV BASIC-U 450-6M 0,18 230 1,8 875 60 4200 3800 2950 EV BASIC-U 500-4T 0,55 400 1,55 1370 65 7600 7400 7000 6350 5300 EV BASIC-U 500-4M 0,55 230 3,9 1370 65 7600 7400 7000 6350 5300 EV BASIC-U 500-6T 0,25 400 0,93 885 59 6000 5550 4650 EV BASIC-U 560-4T 0,75 400 1,79 1380 71 9800 9700 9200 8450 7600 6400 EV BASIC-U 560-6T 0,25 400 0,93 885 62 6500 6100 5300 EV BASIC-U 630-4T 1,1 400 2,7 1440 72 13300 13100 12600 11700 11000 10400 EV BASIC-U 630-6T 0,37 400 1,18 910 69 9700 9300 8500 6750 EV BASIC-U 710-6T 0,75 400 2,18 934 71 14400 13800 12800 10300 EV BASIC-U 800-6T 2,2 400 5,35 935 73 25500 24800 23700 21400

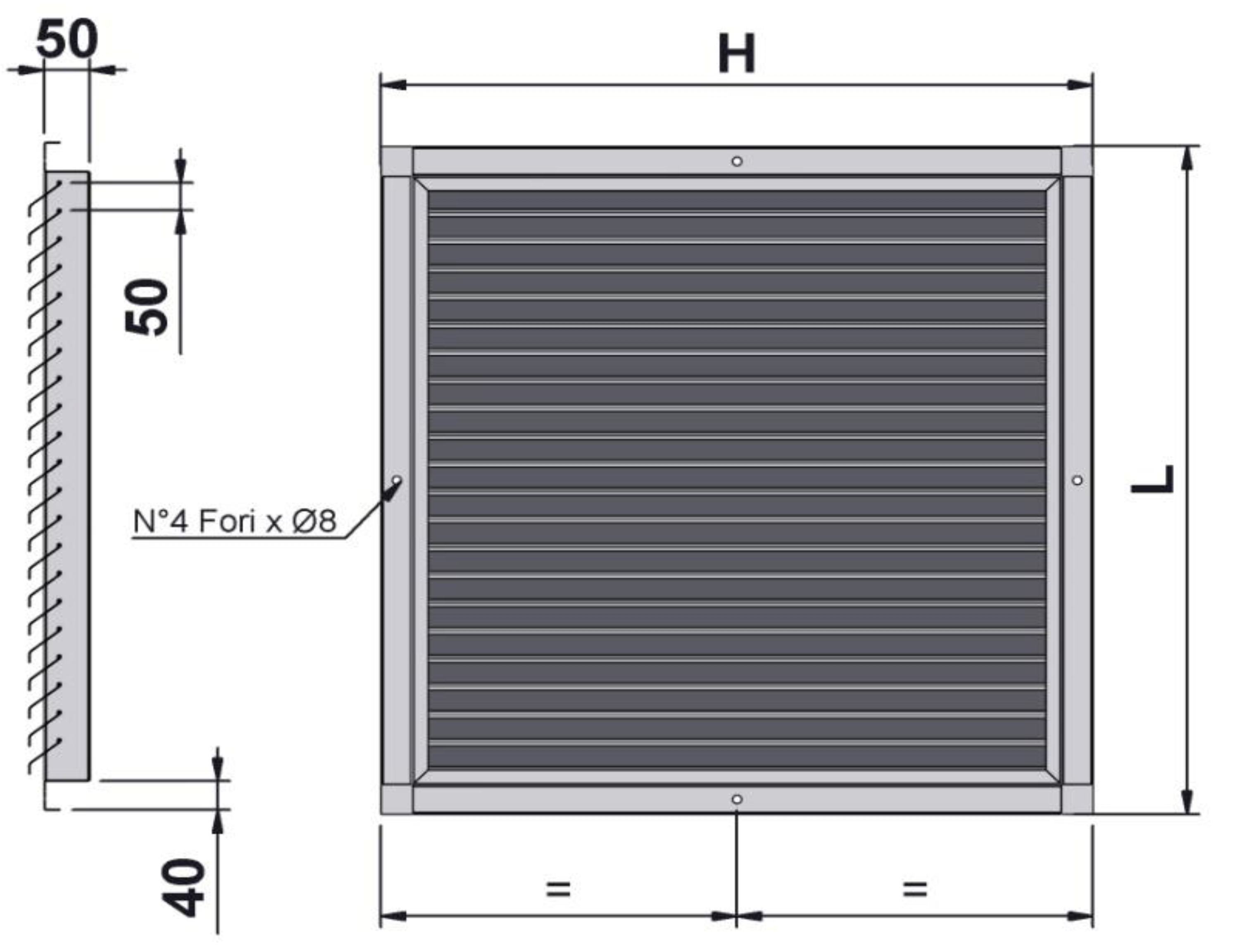

ESGQ50-D - Serranda di Sovrapressione
Modello ESGQ50-D L x H (mm) EV BASIC-U 250 350 350 EV BASIC-U 310 400 400 EV BASIC-U 350 450 450 EV BASIC-U 400 500 500 EV BASIC-U 450 550 550 EV BASIC-U 500 600 600 EV BASIC-U 560 680 680 EV BASIC-U 630 730 730 EV BASIC-U 710 950 950 EV BASIC-U 800 1050 1050
Listino Prezzi
Modello Potenza Assorbita EV BASIC-U - Trifase EV BASICU - Monofase Inverter IP20 per ventilatori EV BASIC-U - Trifase ESGQ50-D kW € € Modello € € EV BASIC-U 250-2 0,18 610,31 637,16 M130L 744,33 284,99 EV BASIC-U 250-4 0,09 610,31 625,26 M130L 744,33 284,99 EV BASIC-U 310-2 0,37 693,37 642,99 M130L 744,33 315,74 EV BASIC-U 310-4 0,09 691,34 642,99 M130L 744,33 315,74 EV BASIC-U 350-4 0,12 663,75 719,95 M130L 744,33 362,90 EV BASIC-U 350-6 0,12 711,10 711,10 M130L 744,33 362,90 EV BASIC-U 400-4 0,25 663,75 823,79 M130L 744,33 397,76 EV BASIC-U 400-6 0,12 749,59 749,55 M130L 744,33 397,76 EV BASIC-U 450-4 0,37 803,03 891,92 M130L 744,33 449,01 EV BASIC-U 500-4 0,55 1.031,20 1.179,35 M130L 744,33 490,02 EV BASIC-U 500-6 0,25 992,43 M130L 744,33 490,02 EV BASIC-U 560-4 0,75 1.315,59 M130L 744,33 596,64 EV BASIC-U 560-6 0,25 1.019,29 M130L 744,33 596,64 EV BASIC-U 630-4 1,1 1.577,97 M130M 877,53 658,14 EV BASIC-U 630-6 0,37 1.274,04 M130L 744,33 658,14 EV BASIC-U 710-6 0,75 1.730,38 M130L 744,33 809,86 EV BASIC-U 800-6 2,2 3.001,39 M130P 1.081,24 914,43
