ES50 Serrande di sovrapressione da parete in alluminio passo 50 mm
Descrizione

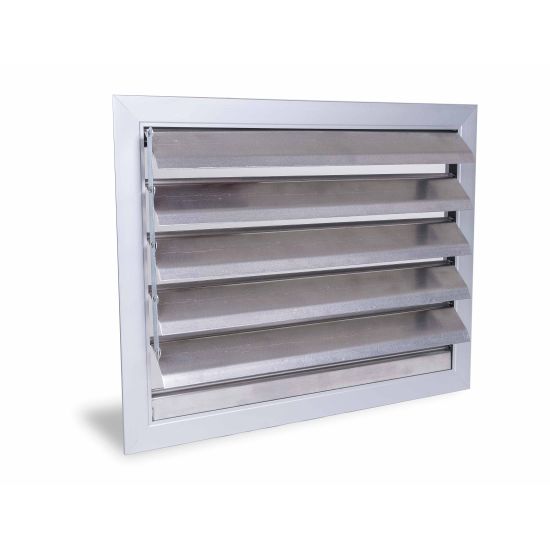

Serrande in alluminio con alette mobili a gravità, tra loro collegate.
Caratteristiche
Telaio in alluminio anodizzato naturale.
Alette in lamiera d'alluminio naturale stampata.
Impiego
Montate all’esterno di edifici per espellere o immettere aria garantendo (in assenza di flusso d’aria) un’ottima chiusura.
Modelli
- ES50-A - Serranda in aspirazione.
- ES50-E - Serranda in espulsione.
A richiesta
- Con rete antivolatile in aspirazione mediante l'interposizione di un tronchetto;
- Con rete antivolatile in espulsione;
- Fori per fissaggio con viti.
Sezione Efficace
H L 200 300 400 500 600 Sezione Efficace (m²) 200 0,026 0,041 0,055 0,070 0,085 300 0,043 0,068 0,093 0,117 0,142 400 0,61 0,095 0,130 0,164 0,199 500 0,078 0,123 0,167 0,212 0,256 600 0,095 0,150 0,204 0,259 0,313
Dati di Funzionamento
- min: Velocità minima consigliata 3m/s.
- max: Velocità massima consigliata 10m/s.
H | L | |||||||||
| 200 | 300 | 400 | 500 | 600 | ||||||
| min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | min (m³/h) | max (m³/h) | |
| 200 | 285 | 945 | 445 | 1480 | 605 | 2015 | 765 | 2545 | 925 | 3080 |
| 300 | 475 | 1570 | 740 | 2460 | 1010 | 3355 | 1275 | 4245 | 1540 | 5135 |
| 400 | 660 | 2200 | 1035 | 3445 | 1410 | 4695 | 1785 | 5940 | 2160 | 7190 |
| 500 | 850 | 2825 | 1330 | 4430 | 1810 | 6035 | 2295 | 7635 | 2775 | 9240 |
| 600 | 1035 | 3450 | 1625 | 5415 | 2215 | 7375 | 2800 | 9335 | 3390 | 11295 |
Perdite di Carico
- V: velocità riferita alla sezione (L-15)x(H-15) [m/s].
- Δpt: perdita di carico totale [Pa].
*: funzionamento non garantito.
| V [m/s] | Δpt [Pa] |
| 1 | 10 |
| 2 | 12 |
| 3 | 18 |
| 4 | 26 |
| 5 | 36 |
| 6 | 52 |
| 7* | 70 |
| 8* | 94 |
| 9* | 126 |

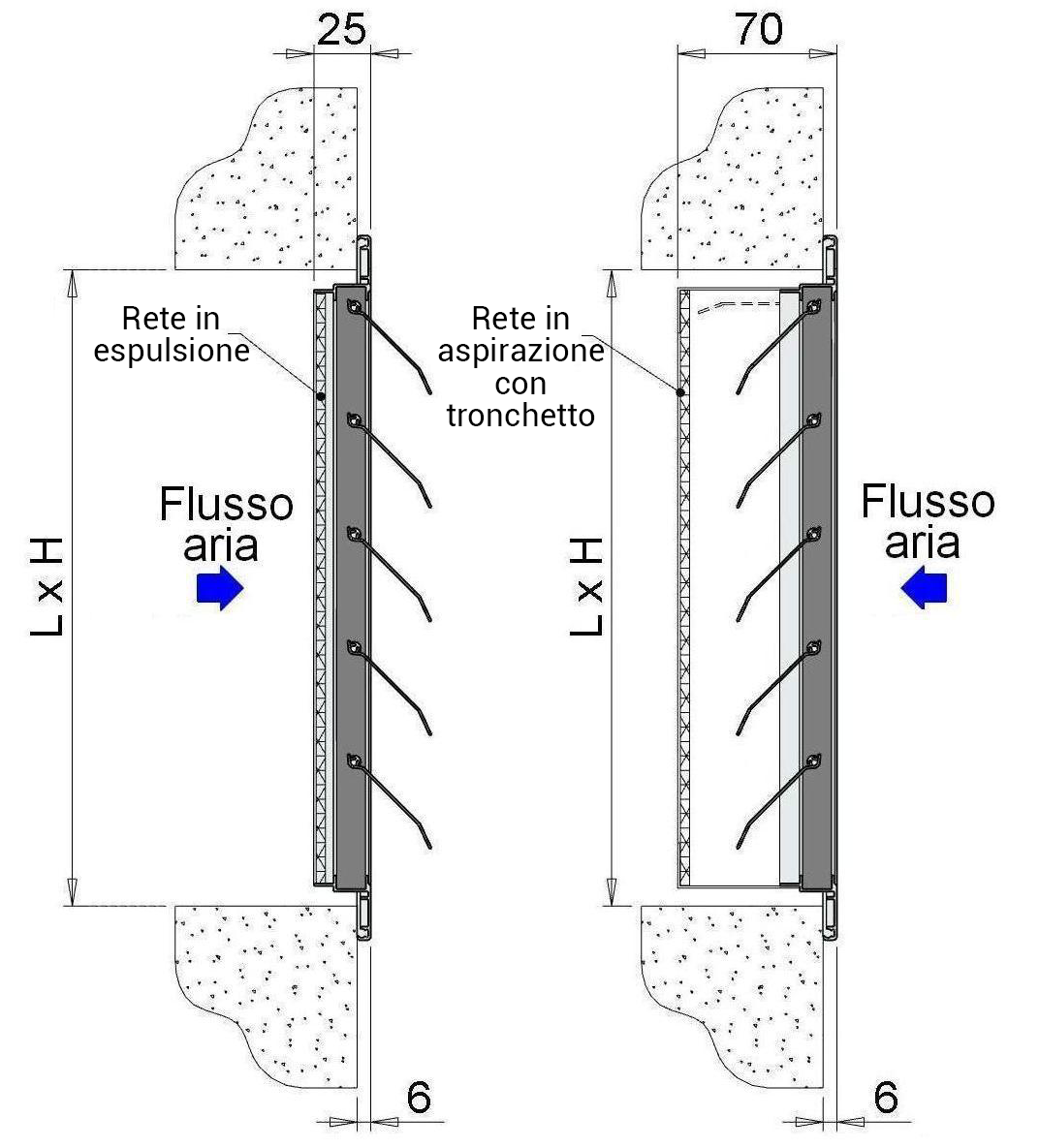

Rete Antivolatile
Listino Prezzi ES50-A - ES50-E
- Nota:
- con rete antivolatile in Espulsione + 30%.
- con rete antivolatile in Aspirazione prezzo a richiesta.
- rete antinsetto prezzo a richiesta.

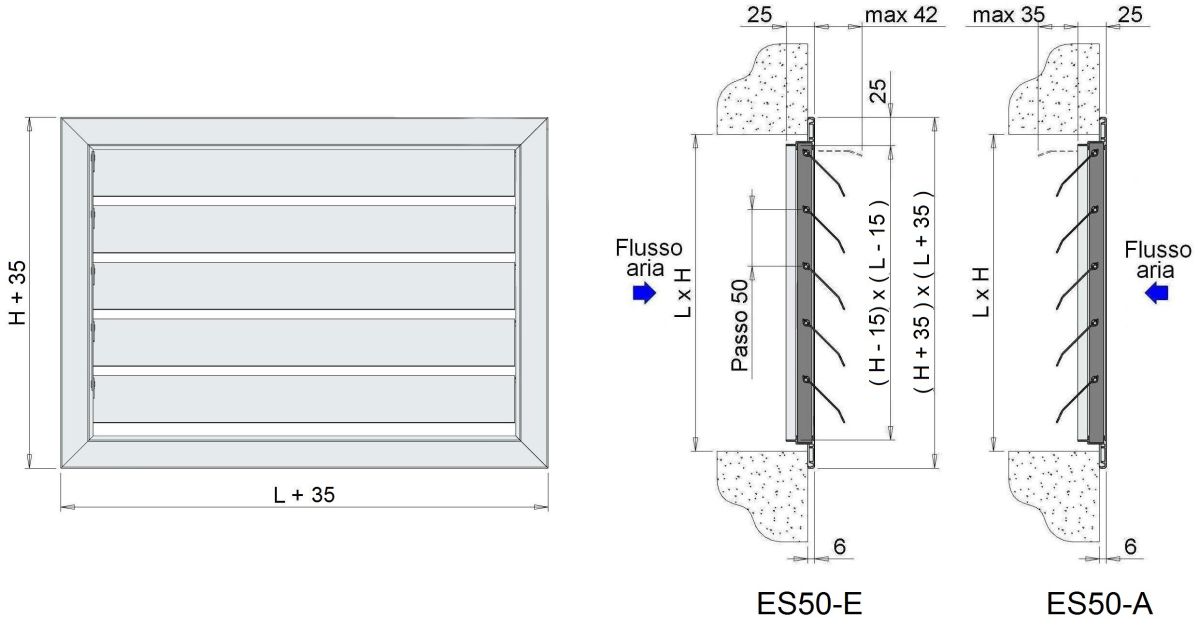

- L: base. H: altezza.
Tutte le dimensioni sono espresse in mm.
A magazzino versione ES50-E in espulsione.
