EVHRP-PS Recuperatore di calore ad alta efficienza per portate da 150 a 500 m³/h
Descrizione
Unità di ventilazione con recupero di calore ad altissimo rendimento, dimensioni compatte per installazione a soffitto, a muro o a pavimento. L'unità è particolarmente indicata per singole unità familiari, appartamenti ed in tutti i casi dove le portate nominali per il ricambio dell'aria siano inferiori ai 500 m³/h. Testata e classificata secondo il regolamento europeo Ecodesign rif. 1253/2014 e 1254/2014.
Caratteristiche
Telaio autoportante in lamiera zincata verniciata esternamente RAL9003, interni in EPS sagomato con densità 40kg/m³, dimensioni compatte ed altezza ridotta per installazione semplificata con pannello inferiore facilmente accessibile per manutenzione ed ispezionabilità.
Scambiatore di calore statico in polipropilene a flussi controcorrente ad altissima efficienza.
Ventilatori centrifughi di tipo radiale a pale rovesce con motori EC a controllo elettronico di velocità ed a basso consumo.
Filtri classe ePM1 70-80% a bassa perdita di carico.
By-pass motorizzato con motore inserito nel quadro elettrico per facile manutenzione.
Elettronica di comando
Versione IN2: con scheda elettronica per gestione velocità a 3 gradini, funziona antigelo e bypass automatico.

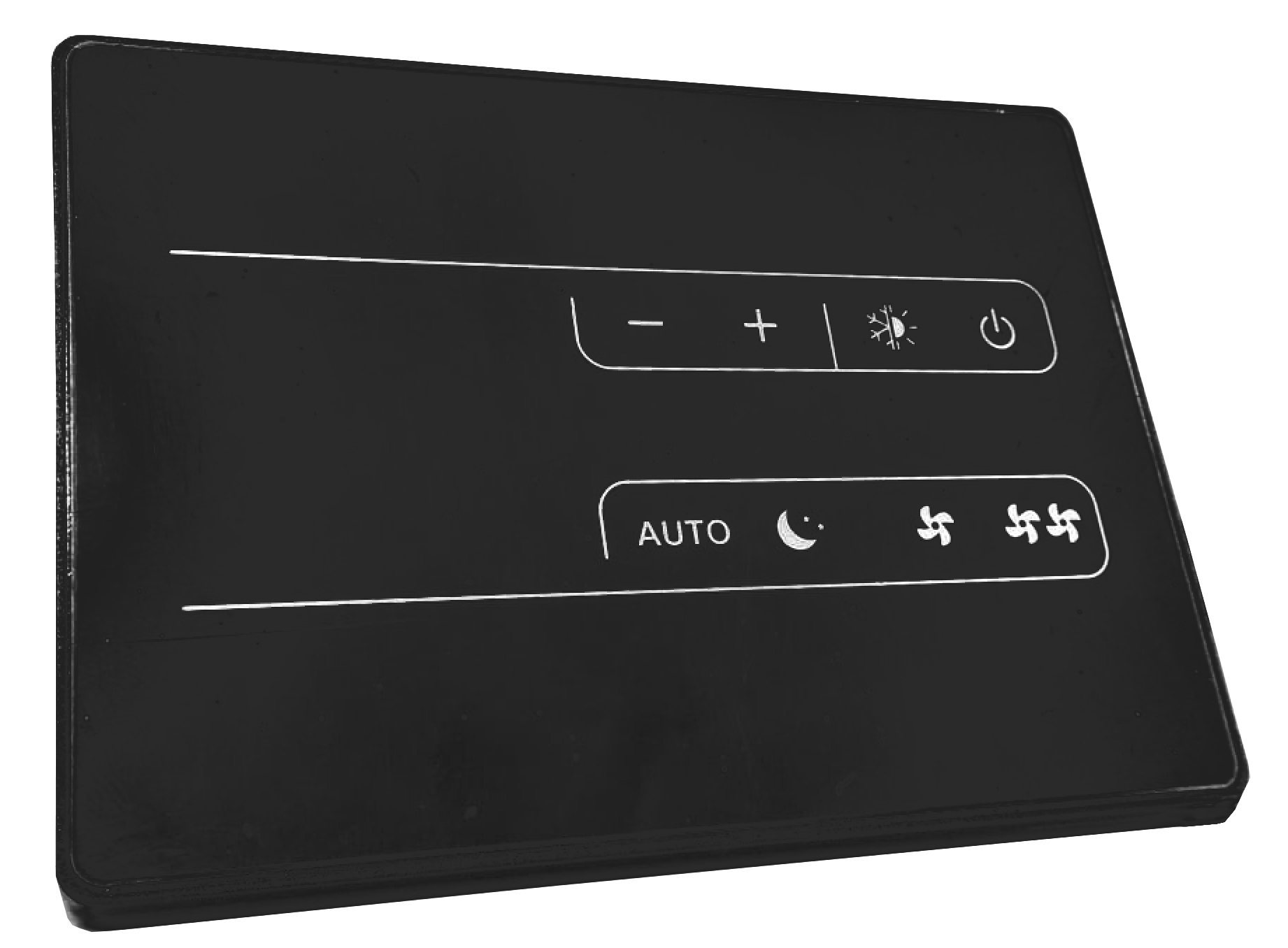

Pannello remoto touch a parete su scatola 503.
Sensori di temperatura a bordo macchina e possiblità di gestione batteria ausiliaria acqua calda.
Sensori umidità / qualità aria integrati nel display remoto.
EVCNV2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore nero.
EVCNV2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ colore bianco.
EVCNW2-N: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂, con Wi-Fi integrato colore nero.
EVCNW2-B: controllo remoto evoluto con sensori integrati di umidità e VOC/CO₂ con Wi-Fi integrato colore bianco.
Configurazione
Configurazioni A o B selezionabili da elettronica.
Impiego
Abitazioni, ambulatori, negozi, per il ricambio dell'aria con riduzione fino al 90% dello spreco di energia.
A richiesta
Versione con pacco di scambio entalpico (ad eccezione di EVHRP-PS 500H)
Caratteristiche Tecniche
Grandezza EVHRP-PS 200 H 200 V 300 H 300 V 400 H 400 V 500 H 500 V Tipo di Ventilatori Radiali a pala rovescia - Motore elettronico direttamente accoppiato - Segnale 0/10 V Numero Ventilatori Nr. 2 Portata Aria m³/h 155 160 300 300 340 380 455 450 Pressione Utile Pa 100 100 100 100 100 100 100 100 Scambiatore di calore (Dati riferiti alla norma UNI EN 13141-7 Temp.interna 20° - Umidità interna 28% - Temp.esterna 7° - Umidità esterna 72%) Tipo di Scambiatore Piastre Controcorrente - Materiale Polipropilene Numero Scambiatori Nr. 1 Efficienza di Recupero % 86,0 86,0 85,0 86,0 89,0 87,0 88,0 86,0 Filtri Tipo di Filtri Filtri Piani Classe di Filtrazione ePM1 70-80% Dati acustici (Dati riferiti alla norma UNI EN 3741 e UNI EN 3744) Pressione Sonora a 3 mt dB(A) 35,0 34,0 37,0 36,0 39,0 38,0 43,0 40,0 Dati Elettrici Alimentazione V / ph / Hz 230 / 1 / 50 Corrente Assorbita A 0,7 0,7 1,6 1,6 1,6 1,6 2,5 2,5 Potenza Assorbita W 110 110 180 180 350 350 420 420 Grado di Protezione IP X2 Dimensionali Larghezza mm 487 630 590 787 709 787 709 787 Lunghezza (m) mm 793 - 789 - 1147 - 1147 - Profondità mm - 475 - 619 - 749 - 749 Altezza mm 258 570 304 670 289 670 289 670 Peso kg 26,0 32,0 31,0 38,0 39,0 42,0 40,0 43,0 Diametro Attacchi mm 160 160 160 160 160 160 160 160 Scarico Condensa mm 12 20 12 20 12 20 12 20 Classificazione dei vari modelli secondo il regolamento europeo 1253/2014 e 1254/2014 Con Controllo Remoto EVCNV2 - EVCNW2 (UR/VOC-Co2) - A A A A A A A A

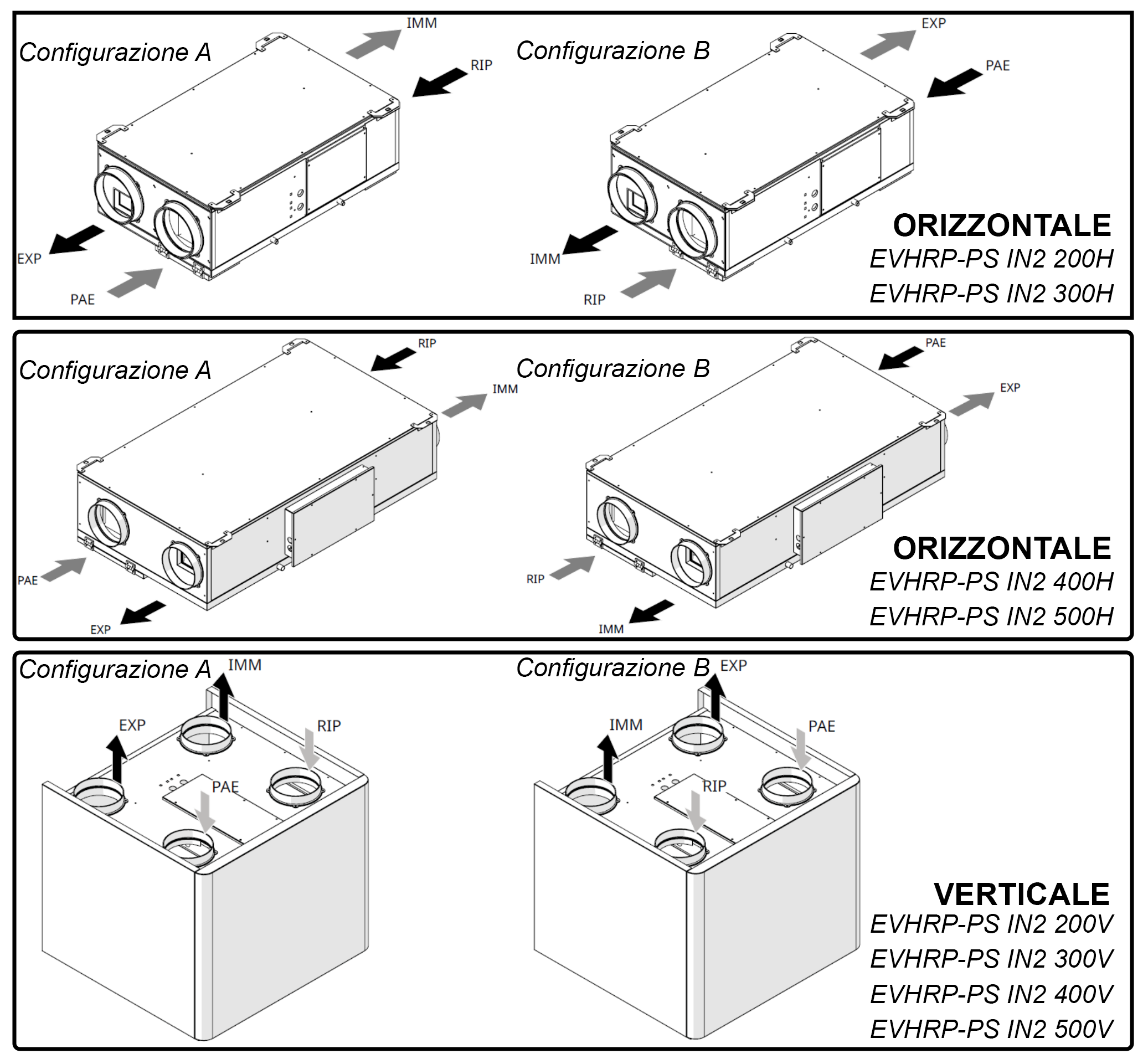

Configurazioni
Le unità sono riportate viste dall'alto.
Configurazione A standard.
Listino Prezzi Recuperatori
Configurazioni standard A
Listino Prezzi Accessori Versione IN2
Modello EVCNV2-N - Nero EVCNV2-B - Bianco EVCNW2-N - Wi-Fi - Nero EVCNW2-B - Wi-Fi - Bianco Piedini per installazione a pavimento (solo per configurazione verticale) € € € € € 200 240,12 240,12 296,45 296,45 115,24 300 240,12 240,12 296,45 296,45 115,24 400 240,12 240,12 296,45 296,45 115,24 500 240,12 240,12 296,45 296,45 115,24
Listino Filtri di Ricambio
