EVEI Ventilatori assiali intubati motore “UNEL-MEC”
Descrizione
I ventilatori della serie EVEI sono ideali per impieghi in cui necessitano grandi portate d’aria e pressioni relativamente modeste, in applicazioni con fissaggio a canalizzazioni. Ad esempio: impianti di ventilazione e condizionamento industriale in applicazioni minerarie, navali, torri evaporative, scambiatori di calore, raffreddamento di apparecchiature elettriche, frigorifere ecc. La serie EVEI permette l’uso di ventilatori assiali in presenza di discrete pressioni utilizzando la versione multistadio che prevede due o più ventilatori abbinati in serie, controrotanti. Questa soluzione consente il recupero della componente rotativa dell’aria trasformandola in pressione, sviluppando fino a 2,7 volte la pressione di un singolo ventilatore con uguale geometria e velocità. La serie è costituita da 15 grandezze con diametro girante da 310 a 1600 mm.
Caratteristiche
La serie EVEI è caratterizzata dall’estrema robustezza della costruzione essenzialmente dovuta alle flange ricavate direttamente dalla virola (e non riportate), e dallo spessore dei materiali utilizzati. Un'altra caratteristica è la varietà di versioni e di modelli di cui è composta la serie, il che permette la soluzione idonea a numerosi problemi di ventilazione. La girante prevede un robusto mozzo a morsa, in fusione d’alluminio per il fissaggio delle pale. Pale realizzate mediante stampaggio di diversi materiali aventi sempre l’obiettivo di sopportare elevati carichi di lavoro. Convogliatore in lamiera d’acciaio protetto con verniciatura epossipoliestirica. Flange dimensionate a norma UNI ISO 6580 / EUROVENT 1-2. Girante ad alto rendimento con pale a profilo alare, ad angolo di calettamento variabile da fermo, in tecnopolimero oppure in fusione d’alluminio, mozzo in fusione d'alluminio. Equilibratura secondo norme UNI ISO 1940. Motore elettrico asincrono a corrente alternata, protezione IP 55, isolamento Cl F, servizio S1, forma B3, costruzione conforme alle specifiche norme IEC / EEC (UNEL-MEC). Aria convogliata: pulita o leggermente polverosa, non abrasiva. Temperatura aria convogliata: -20°C / +50°C Tensione d’alimentazione: versione trifase (T) 400V- 3 Ph - 50Hz versione monofase (M) 230-1Ph - 50Hz Flusso d'aria da motore a girante.
Versioni
- Cassa Media: gruppo motore/ girante quasi completamente incluso nella lunghezza della cassa
- Cassa Lunga: gruppo motore/girante completamente "incluso" nella lunghezza della cassa
Accessori
- Boccaglio in aspirazione
- Silenziatori
- Rete antinfortunistica piana e conica (Necessaria nell’utilizzo a bocca libera)
- Portello d’ispezione
- Giunto antivibrante
- Supporti antivibranti
- Controflangia
- Morsettiera esterna
- Piedi di fissaggio
- Interruttore di servizio
A richiesta
- Prestazioni diverse da quelle rappresentate
- Versioni con girante avente pale in alluminio
- Versioni con flusso dell’aria “effettivamente” reversibile
- Versioni Atex
- Versioni multistadio
- Versioni per fumi d’incendio
- Versioni con convogliatore in acciaio inossidabile o alluminio o lamiera zincata a caldo
- Versioni con flusso d'aria da girante a motore
- Prezzi versione monofase 4 poli a richiesta (modelli: 31A-35A-40A-40B-45A)

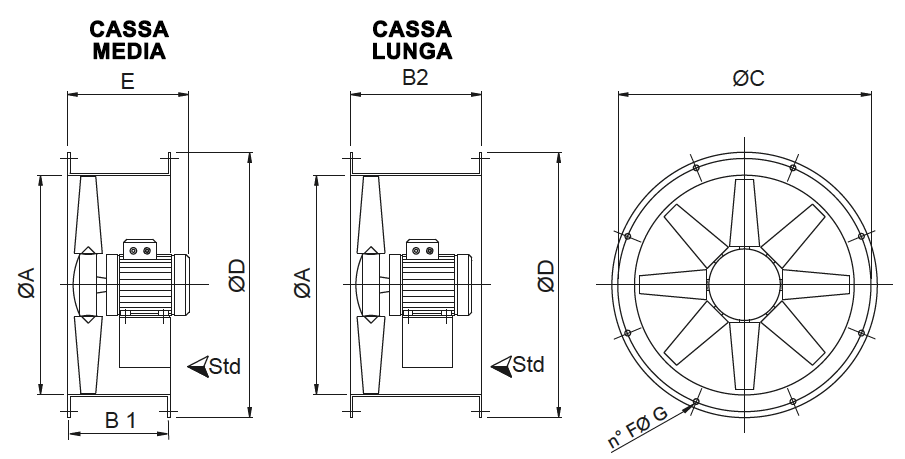

Dimensioni
Tutte le dimensioni sono espresse in mm.
Modello øA Mot. (H) B1 B2 øC øD *E F G Peso Peso Cassa Media Cassa Lunga Cassa Media Cassa Lunga mm mm mm mm mm mm mm mm kg kg EVEI 31 310 56-63 260 400 355 390 250/320 8 10 13/17 13/19 EVEI 35 360 56-71 260 400 395 430 250/320 8 10 14/19 14/22 EVEI 40 410 63-80 260 400 450 490 300/380 8 12 16/24 19/27 EVEI 45 460 71-80 260 450 500 540 350/390 8 12 21/30 23/33 EVEI 50 510 71-80 260 450 560 595 350/390 12 12 24/35 27/38 EVEI 56 570 71-90 260 450 620 655 350/390 12 12 28/37 34/43 EVEI 63 640 90-100 350 500 690 725 400/490 12 12 37/54 44/61 EVEI 71 710 90-112 350 600 770 805 400/490 16 12 44/67 53/77 EVEI 80 810 90-132 450 600 860 900 450/610 16 12 54/110 60/115 EVEI 90 910 100-132 450 700 970 1010 450/690 16 16 87/169 105/187 EVEI 100 1010 100-160 560 800 1070 1110 700/830 16 16 107/330 123/346 180 800 900 EVEI 112 1130 132 560 800 1190 1230 700/880 20 16 136/355 157/455 160-200 800 900 225 800 1000 250 900 1150 EVEI 125 1260 132 560 800 1320 1360 700/1000 20 16 169/451 192/545 160-200 800 900 225 800 1000 250-280 900 1150 EVEI 140 1400 160-225 800 1000 1470 1520 900/1000 20 16 381/895 411/935 250-280 900 1150 EVEI 160 1610 160-255 800 1000 1680 1730 900/1100 24 20 489/963 519/1013 250-280 900 1150
*Indicativo
Prestazioni
- Le prestazioni indicate si riferiscono ad aria alla temperatura di 15°C ed all’altitudine di 0 m s.l.m., e sono state ottenute in assenza di reti e accessori.
- Tolleranze: prestazioni aerauliche e rumorosità rientrano nelle tolleranze indicate nella norma DIN 24166, Classe 2.
- Le prestazioni di portata aria riportata nelle tabelle si riferiscono ad una perdita di carico pari a 0 Pa.
* Solo per installazione extra U.E
2 poli (3000 rpm) - Trifase (3Ph-400V 50Hz)
Modello Poli Tipo Motore Portata Pm In max Mot. Lp m3/h kW A H dB(A) EVEI 31 2P A 3500 0,25 0,7 63 70 EVEI 35 2P A 5200 0,55 1,6 71 74 EVEI 40 2P A 8200 1,1 2,6 80 79
4 poli (1500 rpm) - Monofase (1Ph-230V 50Hz)
Modello Poli Tipo Motore Portata Pm In max Mot. Lp m3/h kW A H dB(A) EVEI 31 4P A 2.300 0,09 1 56 52 EVEI 35 4P A 3.200 0,09 1 56 56 EVEI 40* 4P A 4.000 0,12 1,1 63 61 EVEI 40* 4P B 5.200 0,18 1,4 63 62 EVEI 45* 4P A 6.500 0,25 1,8 71 65
4 poli (1500 rpm) - Trifase (3Ph-400V 50Hz)
Modello Poli Tipo Motore Portata Pm In max Mot. Lp m3/h kW A H dB(A) EVEI 31 4P A 2.300 0,09 0,4 56 52 EVEI 35 4P A 3.200 0,09 0,4 56 56 EVEI 40* 4P A 4.000 0,12 0,5 63 61 EVEI 40 4P B 5.200 0,18 0,6 63 62 EVEI 45 4P A 6.500 0,25 0,8 71 65 EVEI 45 4P B 7.600 0,37 1,2 71 66 EVEI 50* 4P A 8.000 0,37 1,2 71 68 EVEI 50 4P B 9.000 0,55 1,6 71 69 EVEI 56* 4P A 10.000 0,55 1,6 80 71 EVEI 56 4P B 12.500 0,75 2 80 72 EVEI 63 4P A 13.000 0,75 2 80 75 EVEI 63 4P B 16.000 1,1 2,8 90 76 EVEI 63 4P C 17.000 2,2 5 100 76 EVEI 71 4P A 17.000 1,5 3,5 90 77 EVEI 71 4P B 20.500 2,2 5 100 77 EVEI 71 4P C 18.500 2,2 5 100 77 EVEI 71 4P D 23.500 3 6,5 100 79 EVEI 80 4P A 24.000 3 6,5 100 78 EVEI 80 4P B 29.000 4 8,2 112 79 EVEI 80 4P C 35.000 5,5 11 132 80 EVEI 80 4P D 40.000 7,5 15 132 80 EVEI 90 4P A 38.000 5,5 11 132 85 EVEI 90 4P B 43.000 7,5 15 132 86 EVEI 90 4P C 47.000 7,5 15 132 86 EVEI 90 4P D 52.500 9,2 18 132 86 EVEI 100 4P A 41.000 5,5 11 132 88 EVEI 100 4P B 50.000 7,5 15 132 89 EVEI 100 4P C 59.000 11 21 160 89 EVEI 100 4P D 65.000 15 27,8 160 90 EVEI 100 4P E 72.500 18,5 32,6 180 90 EVEI 112 4P A 80.000 18,5 32,6 180 93 EVEI 112 4P B 87.000 22 38,8 180 94 EVEI 112 4P C 100.000 30 53 200 94 EVEI 125 4P A 95.000 22 38,8 180 97 EVEI 125 4P B 110.000 30 53 200 98 EVEI 125 4P C 125.000 37 64 225 98
6 poli (1000 rpm) - Trifase (3Ph-400V 50Hz)
Modello Poli Tipo Motore Portata Pm In max Mot. Lp m3/h kW A H dB(A) EVEI 50* 6P A 6.000 0,18 0,7 71 58 EVEI 56 6P A 8.500 0,25 1 71 62 EVEI 63 6P A 12.500 0,37 1,3 80 66 EVEI 63 6P B 14.000 0,75 2,2 90 65 EVEI 71 6P A 16.000 0,75 2,2 90 67 EVEI 71 6P B 17.000 1,1 3 90 66 EVEI 80 6P A 16.000 0,75 2,2 90 68 EVEI 80 6P B 19.000 1,1 3 90 68 EVEI 80 6P C 22.500 1,5 4 100 69 EVEI 90 6P A 25.000 1,5 4 100 75 EVEI 90 6P B 29.000 2,2 5 112 75 EVEI 90 6P C 32.000 2,2 5 112 75 EVEI 100 6P A 27.000 1,5 4 100 79 EVEI 100 6P B 33.000 2,2 5 112 79 EVEI 100 6P C 41.000 3 7 132 80 EVEI 112 6P B 45.000 4 9 132 83 EVEI 112 6P C 54.000 5,5 12 132 83 EVEI 125 6P B 61.000 7,5 15 160 87 EVEI125 6P C 73.000 11 22 160 88 EVEI 125 6P D 85.000 11 22 160 88 EVEI 140 6P A 115.000 18,5 35 200 91
8 poli (750 rpm) - Trifase (3Ph-400V 50Hz)
Modello Poli Tipo Motore Portata Pm In max Mot. Lp m3/h kW A H dB(A) EVEI 56 8P A 6.000 0,12 0,7 71 56 EVEI 63* 8P A 8.000 0,18 0,8 80 60 EVEI 71* 8P A 11.000 0,37 1,5 90 61 EVEI 80* 8P A 10.000 0,37 1,5 90 61 EVEI 80* 8P B 13.000 0,37 1,5 90 62 EVEI 90 8P A 17.000 0,75 2,3 100 69 EVEI 90 8P B 20.500 0,75 2,3 100 69 EVEI 100 8P A 20.500 0,75 2,3 100 74 EVEI 100 8P B 25.000 1,1 3,4 100 74 EVEI 112 8P C 40.500 2,2 5,5 132 77 EVEI 125 8P A 34.500 2,2 5,5 132 81 EVEI 125 8P B 43.000 3 7,3 132 81 EVEI 125 8P C 52.000 4 9,3 160 82 EVEI 125 8P D 59.000 4 9,3 160 82 EVEI 140 8P A 87.000 7,5 14,7 160 85
Reti Antinfortunistiche
Salvaguardano dal contatto accidentale con le parti in movimento del ventilatore. Realizzate in filo d’acciaio a norme UNI EN ISO 12499, EUROVENT1/3 e protette contro gli agenti atmosferici (Necessaria nell’utilizzo a bocca libera).
Modello Ø A Peso mm kg 31 355 0,6 35 395 0,6 40 450 0,9 45 500 1 50 560 1,3 56 620 1,5 63 690 1,8 71 770 2,5 80 860 3 90 970 4 100 1070 5 112 1190 8 125 1320 10 140 1470 14 160 1680 20

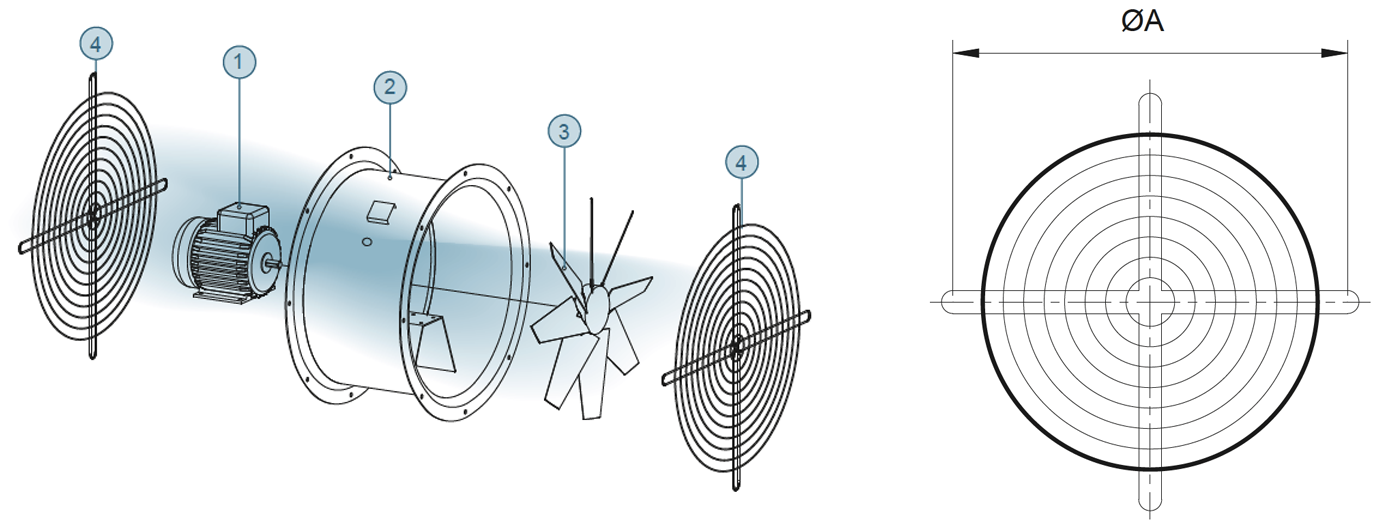

1 - Motore
2 - Convogliatore
3 - Girante
4 - Rete “accessorio” (obbligatoria per l’utilizzo a bocca libera)
Listino Prezzi 2 Poli Trifase
Listino Prezzi 4 Poli Trifase
Modello Poli Tipo Motore Cassa € Inverter IP20 Modello € EVEI 35 4P A LUNGA 999,86 M130L 744,33 EVEI 40 4P A LUNGA 1.136,20 M130L 744,33 EVEI 45 4P A LUNGA 1.308,11 M130L 744,33 EVEI 50 4P A LUNGA 1.450,38 M130L 744,33 EVEI 56 4P A LUNGA 1.738,88 M130L 744,33 EVEI 63 4P A LUNGA 1.977,98 M130L 744,33 EVEI 71 4P A LUNGA 2.432,46 M130M 877,53 EVEI 80 4P A LUNGA 3.224,83 M130Q 1.261,45 EVEI 90 4P A LUNGA 4.934,07 M130R 1.798,15 EVEI 100 4P A LUNGA 5.568,37 M130R 1.798,15 EVEI 31 4P A MEDIA 905,01 M130L 744,33 EVEI 35 4P A MEDIA 926,74 M130L 744,33 EVEI 40 4P A MEDIA 1.033,45 M130L 744,33 EVEI 45 4P A MEDIA 1.171,77 M130L 744,33 EVEI 50 4P A MEDIA 1.310,09 M130L 744,33 EVEI 56 4P A MEDIA 1.568,94 M130L 744,33 EVEI 63 4P A MEDIA 1.821,87 M130L 744,33 EVEI 71 4P A MEDIA 2.219,05 M130M 877,53 EVEI 80 4P A MEDIA 3.066,75 M130Q 1.261,45 EVEI 90 4P A MEDIA 4.613,96 M130R 1.798,15 EVEI 100 4P A MEDIA 4.910,36 M130R 1.798,15 EVEI 40 4P B LUNGA 1.152,01 M130L 744,33 EVEI 45 4P B LUNGA 1.353,56 M130L 744,33 EVEI 50 4P B LUNGA 1.647,98 M130L 744,33 EVEI 56 4P B LUNGA 1.887,08 M130L 744,33 EVEI 63 4P B LUNGA 2.136,06 M130M 877,53 EVEI 71 4P B LUNGA 2.796,04 M130P 1.081,24 EVEI 80 4P B LUNGA 3.592,37 M130Q 1.261,45 EVEI 90 4P B LUNGA 5.266,04 M130S 1.982,46 EVEI 100 4P B LUNGA 5.900,34 M130S 1.982,46 EVEI 40 4P B MEDIA 1.049,26 M130L 744,33 EVEI 45 4P B MEDIA 1.215,24 M130L 744,33 EVEI 50 4P B MEDIA 1.501,76 M130L 744,33 EVEI 56 4P B MEDIA 1.713,19 M130L 744,33 EVEI 63 4P B MEDIA 1.977,98 M130M 877,53 EVEI 71 4P B MEDIA 2.572,75 M130P 1.081,24 EVEI 80 4P B MEDIA 3.424,41 M130Q 1.261,45 EVEI 90 4P B MEDIA 4.938,02 M130S 1.982,46 EVEI 100 4P B MEDIA 5.234,42 M130S 1.982,46 EVEI 63 4P C LUNGA 2.784,18 M130P 1.081,24 EVEI 71 4P C LUNGA 2.958,07 M130P 1.081,24 EVEI 90 4P C LUNGA 5.266,04 M130S 1.982,46 EVEI 100 4P C LUNGA 7.439,64 M130T 2.467,06 EVEI 63 4P C MEDIA 2.608,32 M130P 1.081,24 EVEI 71 4P C MEDIA 2.728,86 M130P 1.081,24 EVEI 80 4P C MEDIA 4.110,08 M130R 1.798,15 EVEI 90 4P C MEDIA 4.938,02 M130S 1.982,46 EVEI 100 4P C MEDIA 6.732,23 M130T 2.467,06 EVEI 71 4P D LUNGA 3.141,84 M130Q 1.261,45 EVEI 80 4P D LUNGA 4.627,79 M130S 1.982,46 EVEI 90 4P D LUNGA 5.769,92 M130T 2.467,06 EVEI 100 4P D LUNGA 8.504,70 M130W 3.260,07 EVEI 71 4P D MEDIA 2.908,67 M130Q 1.261,45 EVEI 80 4P D MEDIA 4.432,17 M130S 1.982,46 EVEI 90 4P D MEDIA 5.428,07 M130T 2.467,06 EVEI 100 4P D MEDIA 7.769,63 M130W 3.260,07 EVEI 100 4P E LUNGA 11.237,51 M130X 3.819,60 EVEI 100 4P E MEDIA 10.781,06 M130X 3.819,60
Listino Prezzi 6 Poli Trifase
Modello Poli Tipo Motore Cassa € Inverter IP20 Modello € EVEI 50 6P A LUNGA 1.448,41 M130L 744,33 EVEI 56 6P A LUNGA 1.618,34 M130L 744,33 EVEI 63 6P A LUNGA 2.242,76 M130L 744,33 EVEI 71 6P A LUNGA 2.284,26 M130L 744,33 EVEI 80 6P A LUNGA 2.529,28 M130L 744,33 EVEI 90 6P A LUNGA 3.714,88 M130M 877,53 EVEI 100 6P A LUNGA 4.351,15 M130M 877,53 EVEI 50 6P A MEDIA 1.308,11 M130L 744,33 EVEI 56 6P A MEDIA 1.450,38 M130L 744,33 EVEI 63 6P A MEDIA 2.080,73 M130L 744,33 EVEI 71 6P A MEDIA 2.074,80 M130L 744,33 EVEI 80 6P A MEDIA 2.388,98 M130L 744,33 EVEI 90 6P A MEDIA 3.428,36 M130M 877,53 EVEI 100 6P A MEDIA 3.724,76 M130M 877,53 EVEI 63 6P B LUNGA 2.274,38 M130L 744,33 EVEI 71 6P B LUNGA 2.580,66 M130M 877,53 EVEI 80 6P B LUNGA 2.663,65 M130M 877,53 EVEI 90 6P B LUNGA 4.084,39 M130P 1.081,24 EVEI 100 6P B LUNGA 4.718,69 M130P 1.081,24 EVEI 63 6P B MEDIA 2.112,34 M130L 744,33 EVEI 71 6P B MEDIA 2.363,30 M130M 877,53 EVEI 80 6P B MEDIA 2.521,38 M130M 877,53 EVEI 90 6P B MEDIA 3.786,02 M130P 1.081,24 EVEI 100 6P B MEDIA 4.082,42 M130P 1.081,24 EVEI 80 6P C LUNGA 3.076,63 M130M 877,53 EVEI 90 6P C LUNGA 4.084,39 M130P 1.081,24 EVEI 100 6P C LUNGA 5.410,29 M130Q 1.261,45 EVEI 80 6P C MEDIA 2.922,50 M130M 877,53 EVEI 90 6P C MEDIA 3.786,02 M130P 1.081,24 EVEI 100 6P C MEDIA 4.756,23 M130Q 1.261,45
Listino Prezzi 8 Poli Trifase
Modello Poli Tipo Motore Cassa € Inverter IP20 Modello € EVEI 56 8P A LUNGA 1.746,78 M130L 744,33 EVEI 63 8P A LUNGA 1.855,46 M130L 744,33 EVEI 71 8P A LUNGA 2.298,09 M130L 744,33 EVEI 80 8P A LUNGA 2.543,11 M130L 744,33 EVEI 90 8P A LUNGA 3.629,91 M130M 877,53 EVEI 100 8P A LUNGA 4.266,18 M130M 877,53 EVEI 56 8P A MEDIA 1.576,85 M130L 744,33 EVEI 63 8P A MEDIA 1.703,31 M130L 744,33 EVEI 71 8P A MEDIA 2.088,63 M130L 744,33 EVEI 80 8P A MEDIA 2.402,82 M130L 744,33 EVEI 90 8P A MEDIA 3.345,37 M130M 877,53 EVEI 100 8P A MEDIA 3.641,77 M130M 877,53 EVEI 80 8P B LUNGA 2.543,11 M130L 744,33 EVEI 90 8P B LUNGA 3.629,91 M130M 877,53 EVEI 100 8P B LUNGA 4.389,42 M130M 877,53 EVEI 80 8P B MEDIA 2.402,82 M130L 744,33 EVEI 90 8P B MEDIA 3.345,37 M130M 877,53 EVEI 100 8P B MEDIA 3.807,75 M130M 877,53
