EVCD Cassoncini ventilanti
Descrizione

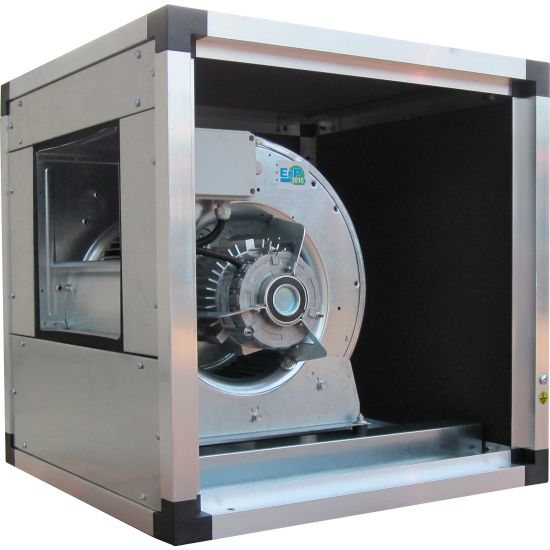

Cassoncini ventilanti insonorizzati, per impianti di ventilazione o di estrazione dell’aria.
Caratteristiche
Materiale: struttura in profilati di alluminio e pannelli in lamiera zincata.
Ventilatore: in acciaio zincato con motore direttamente accoppiato.
Giunti antivibranti installati sulla bocca premente.
Impiego
Aspirazione o immissione di aria pulita o leggermente polverosa. Portate da 1000 a 6800 m³/h e pressioni statiche fino a 600 Pa, temperatura massima del flusso dell'aria 40°C.
Accessori
- RCS - Regolatore elettronico monofase;
- INVERTER - Inverter trifase;
- T-EVCD - Tettuccio parapioggia;
- C-EVCD - Cuffia con rete antivolatile;
- PF-EVCD - Porta filtro esterno;
- EFPON - Filtro;
- K-EVCD - Kit Piedini.
A richiesta
- Pannellatura in acciaio AISI 304 semplice o sandwich.
- Pannellatura in lamiera di alluminio semplice o sandwich.
- Esecuzione con motore IP55.
Dimensioni
Tutte le dimensioni sono espresse in mm.
Modello A B H C D E F G mm mm mm mm mm mm mm mm
EVCD 7/7 500 500 500 220 250 125 100 180 EVCD 9/7 600 600 600 280 250 175 105 215 EVCD 9/9 600 600 600 280 320 140 105 215 EVCD 10/8 600 600 600 310 285 158 85 205 EVCD 10/10 600 600 600 310 350 125 85 205 EVCD 12/9 750 750 750 360 330 210 156 234 EVCD 12/12 750 750 750 360 420 165 156 234
Caratteristiche Tecniche
Modello W Nr. Poli Nr. Velocità Alimentazione IP motore Livello di pressione sonora*
(dB(A)) a 1,5 mRegolatore di Velocità Peso kg EVCD 7/7 50 6 1 230V-1F-50Hz 30 52 RCS300 22,5 EVCD 7/7 147 4 1 230V-1F-50Hz 55 57 RCS300 23 EVCD 9/7 420 4 1 230V-1F-50Hz 30 63 RCS900 37 EVCD 9/9 420 4 1 230V-1F-50Hz 30 66 RCS900 37 EVCD 10/8 250 6 1 230V-1F-50Hz 20 63 RCS600 38 EVCD 10/8 550 4 1 230V-1F-50Hz 30 65 RCS900 38 EVCD 10/10 250 6 1 230V-1F-50Hz 20 58 RCS600 38,5 EVCD 10/10 550 4 1 230V-1F-50Hz 30 67 RCS900 38,5 EVCD 12/9 745 6 1 230V-1F-50Hz 20 64 RCS210 57,5 EVCD 12/9 1100* 6 1 400V-3F-50Hz 30 67 INVERTER 58,5 EVCD 12/12 736 6 3 230V-1F-50Hz 20 64 RCS210 (vel. max) 62,5 EVCD 12/12 1100* 6 1 400V-3F-50Hz 30 68 INVERTER 63
Portata aria
Pa: perdite di carico in Pascal
* Trifase
Potete trovare le curve di funzionamento e lo spettro della rumorosità nella scheda tecnica riportata nella sezione “Documentazione”.
Modello W Nr. Poli Nr. Velocità Pressione Statica 50 Pa 100 Pa 150 Pa 200 Pa 250 Pa 300 Pa 350 Pa 400 Pa 450 Pa 500 Pa 550 Pa 600 Pa Portata m3/h EVCD 7/7 50 6 1 1000 500 EVCD 7/7 147 4 1 1500 1480 1400 1280 1000 200 EVCD 9/7 420 4 1 2200 2000 1500 200 EVCD 9/9 420 4 1 2500 2200 1700 800 400 EVCD 10/8 250 6 1 2400 2100 1250 EVCD 10/8 550 4 1 2800 2600 2200 1700 500 100 EVCD 10/10 250 6 1 3000 2200 500 EVCD 10/10 550 4 1 2700 2300 1600 1200 700 EVCD 12/9 745 6 1 4450 3800 2900 EVCD 12/9 1100* 6 1 6000 5700 5300 4200 2550 1600 EVCD 12/12 736 6 3 6000 5500 5000 4400 2700 EVCD 12/12 1100* 6 1 6800 6400 5800 5200 4200 2100
Listino Prezzi
* trifase
** filtro escluso
Modello W Nr. Poli EVCD Regolatore di Velocità T-EVCD - Tettuccio parapioggia C-EVCD - Cuffia con rete antivolatile PF-EVCD - Portafiltro Esterno** EFPON - Filtro ePM10 50% K-EVCD - Kit Piedini per EVCD € € € € € € € EVCD 7/7 50 6 952,83 116,06 58,18 78,48 165,16 a.r. 48,43 EVCD 7/7 147 4 979,05 116,06 58,18 78,48 165,16 a.r. 48,43 EVCD 9/7 420 4 1.304,53 168,48 60,85 83,17 174,82 a.r. 48,43 EVCD 9/9 420 4 1.219,51 168,48 60,85 83,17 174,82 a.r. 48,43 EVCD 10/8 250 6 1.243,91 142,27 60,85 83,17 174,82 a.r. 48,43 EVCD 10/8 550 4 1.250,34 168,48 60,85 83,17 174,82 a.r. 48,43 EVCD 10/10 250 6 1.289,75 142,27 60,85 83,17 174,82 a.r. 48,43 EVCD 10/10 550 4 1.272,92 168,48 60,85 83,17 174,82 a.r. 48,43 EVCD 12/9 745 6 1.819,74 248,98 61,99 85,45 192,95 a.r. 48,43 EVCD 12/9 1100* 6 1.845,89 877,53 61,99 85,45 192,95 a.r. 48,43 EVCD 12/12 736 6 1.780,48 248,98 61,99 85,45 192,95 a.r. 48,43 EVCD 12/12 1100* 6 1.860,15 877,53 61,99 85,45 192,95 a.r. 48,43
