EVTO Torrini a getto orizzontale
Descrizione
Estrattori centrifughi da tetto a pale rovesce, in lamiera zincata e cappello in materiale plastico resistente agli agenti atmosferici.
Caratteristiche
Materiale:
- basamento, rete e girante in acciaio zincato;
- cappello in materiale plastico.
Installazione: a tetto.
Impiego
Estrazione di aria viziata da cucine, servizi igienici, capannoni con temperatura max di 80°C a servizio continuo. Portate da 300 a 18.000 m³/h. Pressioni statiche fino a 600 Pa.
Accessori
- ESGT - Serranda a gravità;
- ECMT - Controbase a murare;
- Inverter.
A richiesta
Esecuzioni ATEX.

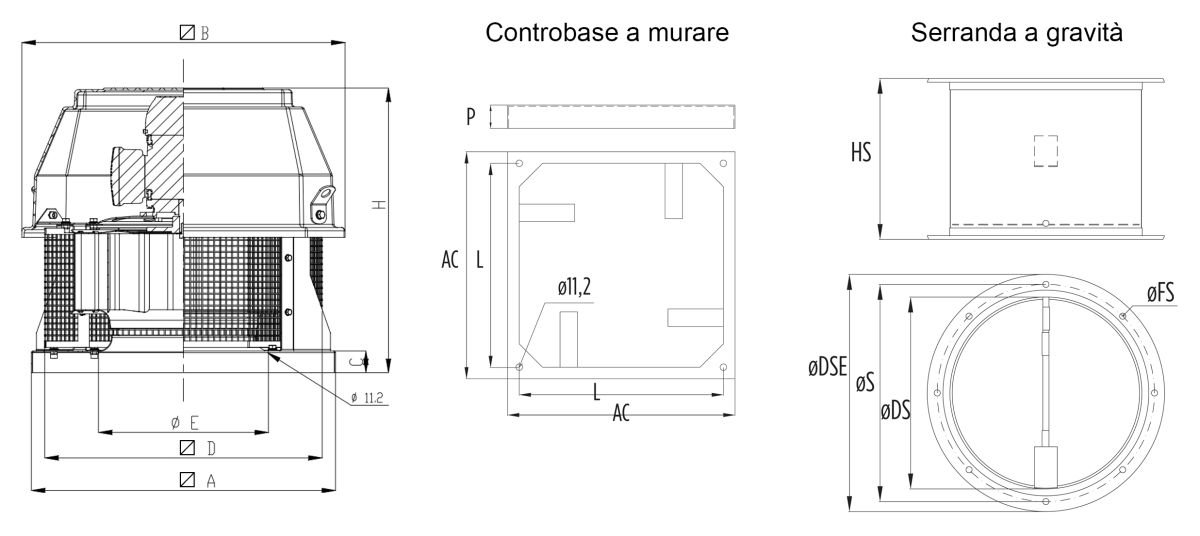

Dimensioni Torrini
tutte le dimensioni sono espresse in mm
Modello 〼A 〼B C 〼D ØE H Peso mm mm mm mm mm mm kg EVTO 05 400 470 40 350 200 460 14 EVTO 20 400 470 40 350 250 460 18 EVTO 30 560 595 40 460 300 560 25 EVTO 40 560 595 40 460 350 560 30 EVTO 50 710 800 40 610 400 620 40 EVTO 60 710 800 40 610 450 620 48 EVTO 70 900 1000 40 800 500 790 57 EVTO 80 900 1000 45 800 550 830 76 EVTO 90 900 1000 45 800 600 870 96 EVTO 100 900 1000 45 800 600 880 110
Dimensioni Accessori
tutte le dimensioni sono espresse in mm
Modello ECMT - Controbase a Murare ESGT - Serranda a Gravità AC L P ØDS ØS ØDSE ØFS HS mm mm mm mm mm mm mm mm EVTO 05 390 350 40 200 235 259 3x8M 150 EVTO 20 390 350 40 250 283 309 3x8M 210 EVTO 30 550 460 40 300 330 359 3x8M 210 EVTO 40 550 460 40 350 381 409 4x8M 230 EVTO 50 700 610 40 400 431 460 4x8M 250 EVTO 60 700 610 40 450 485 510 5x8M 300 EVTO 70 890 800 40 500 533 560 5x8M 300 EVTO 80 890 800 45 550 585 620 6x8M 320 EVTO 90 890 800 45 600 636 661 7x8M 320 EVTO 100 890 800 45 600 636 661 7x8M 320
Dati di Funzionamento
P4: motore a 4 poli
P6: motore a 6 poli
P8: motore a 8 poli
LP: Potenza Sonora [dB(A)]. Livello di pressione sonora alla distanza di 5 mt. con macchina appoggiata su un piano orizzontale in campo libero.
Modello Velocità Potenza Pressione Statica LP
10 Pa 50 Pa 100 Pa 150 Pa 200 Pa 250 Pa 300 Pa 400 Pa 500 Pa 600 Pa giri/min kW Portata m3/h dB(A) EVTO 05 P4 1400 0.12 1150 950 800 600 52 EVTO 05 P6 900 0.09 700 480 42 EVTO 20 P4 1400 0.18 1800 1700 1500 1300 1000 750 58 EVTO 20 P6 900 0.09 1200 900 570 49 EVTO 30 P4 1400 0.25 3050 2800 2600 2400 2100 1800 1450 61 EVTO 30 P6 900 0.18 1900 1700 1200 650 51 EVTO 30 P8 700 0.12 1400 1100 49 EVTO 40 P4 1400 0.37 4050 3800 3600 3400 3100 2800 2400 1600 62 EVTO 40 P6 900 0.18 2600 2300 1600 1300 52 EVTO 40 P8 700 0.12 1550 1180 50 EVTO 50 P4 1400 0.75 5700 5500 5300 4800 4600 4300 3800 3000 1900 67 EVTO 50 P6 900 0.37 3700 3200 2800 2200 1400 57 EVTO 50 P8 700 0.18 2320 1920 1400 55 EVTO 60 P4 1400 1.5 8100 7800 7500 7400 7000 6500 6300 5400 4300 2800 70 EVTO 60 P6 900 0.37 5200 4800 4300 3700 2800 1700 59 EVTO 60 P8 700 0.18 3400 3000 2500 1700 54 EVTO 70 P6 900 0.75 7000 6800 6100 5500 5000 4300 3600 63 EVTO 70 P8 700 0.37 4700 4200 3400 2900 1700 56 EVTO 80 P6 900 1.1 10800 10500 9700 9000 8300 7200 6800 4500 67 EVTO 80 P8 700 0.55 8300 7000 6250 5300 4500 3250 59 EVTO 90 P6 900 2.2 13750 13600 12500 12000 11500 10500 9000 7500 4500 72 EVTO 90 P8 700 1.1 9500 8600 7800 6900 6000 4800 3300 63 EVTO 100 P6 900 3 18500 17500 16800 16500 15500 14500 13750 12000 9000 6500 76 EVTO 100 P8 700 2.2 12800 12500 11900 11200 9500 8700 7300 1500 66
Regolatori di Velocità
N.B. Per i modelli trifase il selettore di velocità è disponibile per potenze inferiori a 1,8 kW.
Modello Potenza Tipo regolatore € kW EVTO 05 P4 M 0,12 Non regolabile -- EVTO 05 P4 T 0,12 Inverter 744,33 EVTO 05 P6 T 0,09 Inverter 744,33 EVTO 20 P4 M 0,18 Non regolabile -- EVTO 20 P4 T 0,18 Inverter 744,33 EVTO 20 P6 T 0,09 Inverter 744,33 EVTO 20 P4/6 T 0,26 / 0,09 Selettore 2 Velocità 460,31 EVTO 30 P4 M 0,25 Non regolabile -- EVTO 30 P4 T 0,25 Inverter 744,33 EVTO 30 P6 T 0,18 Inverter 744,33 EVTO 30 P8 T 0,12 Inverter 744,33 EVTO 30 P4/6 T 0,26 / 0,09 Selettore 2 Velocità 460,31 EVTO 40 P4 M 0,37 Non regolabile -- EVTO 40 P4 T 0,37 Inverter 744,33 EVTO 40 P6 T 0,18 Inverter 744,33 EVTO 40 P8 T 0,12 Inverter 744,33 EVTO 40 P4/6 T 0,55 / 0,18 Selettore 2 Velocità 460,31 EVTO 50 P4 M 0,75 Non regolabile -- EVTO 50 P4 T 0,75 Inverter 877,53 EVTO 50 P6 T 0,37 Inverter 877,53 EVTO 50 P8 T 0,18 Inverter 877,53 EVTO 50 P4/6 T 0,75 / 0,25 Selettore 2 Velocità 460,31 EVTO 50 P6/8 T 0,37 / 0,15 Selettore 2 Velocità 460,31 EVTO 60 P4 T 1,5 Inverter 877,53 EVTO 60 P6 T 0,37 Inverter 877,53 EVTO 60 P8 T 0,18 Inverter 877,53 EVTO 60 P4/6 T 1,1 / 0,37 Selettore 2 Velocità 460,31 EVTO 60 P6/8 T 0,37 / 0,15 Selettore 2 Velocità 460,31 EVTO 70 P4 T 2,2 Inverter 1.081,24 EVTO 70 P6 T 0,75 Inverter 744,33 EVTO 70 P8 T 0,37 Inverter 744,33 EVTO 70 P4/6 T 2,2 / 0,75 Non disponibile -- EVTO 70 P6/8 T 1,25 / 0,60 Selettore 2 Velocità 460,31 EVTO 80 P6 T 1,1 Inverter 877,53 EVTO 80 P8 T 0,55 Inverter 877,53 EVTO 80 P6/8 T 1,25 / 0,60 Selettore 2 Velocità 460,31 EVTO 90 P6 T 2,2 Inverter 1.081,24 EVTO 90 P8 T 1,1 Inverter 877,53 EVTO 90 P6/8 T 1,84 / 0,81 Non disponibile -- EVTO 100 P6 T 3 Inverter 1.261,45 EVTO 100 P8 T 2,2 Inverter 1.261,45 EVTO 100 P6/8 T 3 / 1,5 Non disponibile --
Listino Prezzi
Versioni ERP 2015
Modello Trifase Monofase € € EVTO 05 P4 1.579,50 1.417,04 EVTO 05 P6 1.489,24 EVTO 20 P4 1.624,63 1.444,11 EVTO 20 P6 1.534,37 EVTO 20 P4/6 1.778,07 EVTO 30 P4 1.624,63 1.732,94 EVTO 30 P6 1.769,04 EVTO 30 P8 1.796,12 EVTO 30 P4/6 1.985,66 EVTO 40 P4 1.841,25 1.877,35 EVTO 40 P6 1.940,53 EVTO 40 P8 1.841,25 EVTO 40 P4/6 1.985,66 EVTO 50 P4 2.617,46 2.364,74 EVTO 50 P6 2.527,20 EVTO 50 P8 2.635,51 EVTO 50 P4/6 2.797,97 EVTO 50 P6/8 2.752,84 EVTO 60 P4 3.032,64 EVTO 60 P6 3.014,59 EVTO 60 P8 2.987,51 EVTO 60 P4/6 3.411,72 EVTO 60 P6/8 3.050,69 EVTO 70 P6 3.574,18 EVTO 70 P8 3.411,72 EVTO 70 P6/8 4.133,78 EVTO 80 P6 3.790,80 EVTO 80 P8 3.601,26 EVTO 80 P6/8 4.855,83 EVTO 90 P6 4.621,17 EVTO 90 P8 4.314,29 EVTO 90 P6/8 5.406,40 EVTO 100 P6 5.830,61 EVTO 100 P8 5.225,89 EVTO 100 P6/8 7.211,55
Accessori
