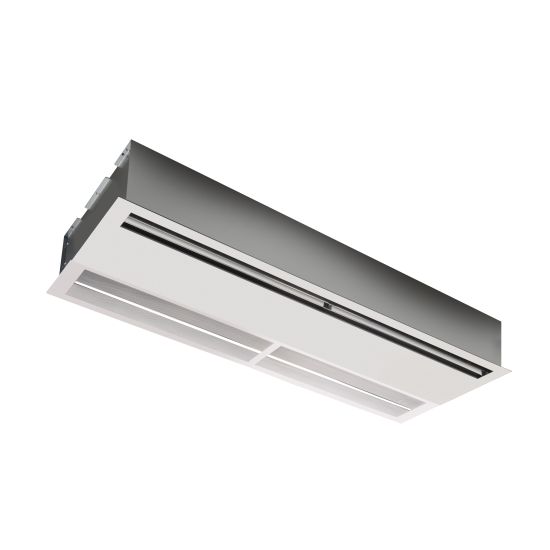

EVCF5 Barriera a lama d'aria per montaggio a controsoffitto
Descrizione
Barriera a lama d'aria per montaggio a controsoffitto su porte di altezza massima 4 metri (versione B).
Caratteristiche
Struttura in acciaio verniciato, griglia a vista verniciata di colore bianco RAL 9016.
Impiego
A controsoffitto in edifici commerciali, ristoranti, luoghi di intrattenimento.
Lunghezze
Lunghezza 1 - 1,5 - 2 - 2,5 m.
Versioni
- S0 - Senza Riscaldamento;
- E0 / E1 - Riscaldamento Elettrica;
- V2 - Riscaldamento ad Acqua.
Pannelli di controllo
- BASIC con commutatore manuale;
PRIME con schermo touch-screen, termostato integrato, gestione remota da APP e possibilità di controllo da ModBus Solamente con la lama d'aria con controllo PRIME è possibile concatenare più barriere sotto lo stesso pannello (es. una lama d'aria PRIME + 10 lame d'aria SLAVE) Le lame d'aria SLAVE sono prive di pannello di controllo.
A richiesta
Barriera a lama d'aria per montaggio a controsoffitto su porte di altezza massima 5 metri (versione C).
Dimensioni
Tutte le dimensioni sono espresse in mm
Modello A B C (mm) (mm) (mm)
EVCF 100 1085 1124 1166 EVCF 150 1585 1624 1666 EVCF 200 2085 2124 2166 EVCF 250 2465 2504 2546
Dati di Funzionamento
Per la batteria ad acqua potenza termica riferita ad una temperatura ambiente di +18°C e acqua ingresso 80°C uscita 60°C
Modello Portata m3/h Alimentazione Corrente Assorbita Lunghezza (m) Riscaldamento Potenza elettrica assorbita totale Aumento di temperatura vel. 3 vel. 2 vel. 1 A mm kW EVCF5-B-100-S 1793 1225 822 230V-1F-50Hz 2,75 1166 Senza 0,63 - EVCF5-B-150-S 2591 1770 1193 230V-1F-50Hz 4,0 1666 Senza 0,9 - EVCF5-B-200-S 3476 2402 1659 230V-1F-50Hz 5,3 2166 Senza 1,2 - EVCF5-B-250-S 4313 2899 1959 230V-1F-50Hz 6,5 2546 Senza 1,5 - EVCF5-B-100-E 1778 1217 814 400V-3F-50Hz 16,3 1166 Elettrico 10,1 15,7 EVCF5-B-150-E 2552 1738 1130 400V-3F-50Hz 26,1 1666 Elettrico 16,0 17,5 EVCF5-B-200-E 3444 2307 1485 400V-3F-50Hz 32,4 2166 Elettrico 20,5 16,4 EVCF5-B-250-E 4187 2844 1880 400V-3F-50Hz 42,2 2546 Elettrico 26,1 17,4 EVCF5-B-100-V 1691 1146 758 230V-1F-50Hz 2,75 1166 Acqua 0,63 36,2 EVCF5-B-150-V 2449 1643 1082 230V-1F-50Hz 4,0 1666 Acqua 0,9 38,1 EVCF5-B-200-V 3381 2267 1422 230V-1F-50Hz 5,3 2166 Acqua 1,2 37,6 EVCF5-B-250-V 4061 2765 1825 230V-1F-50Hz 6,5 2546 Acqua 1,5 37,3
Pressione Sonora
Modello Pressione sonora a 3 mt - dB(A) Peso vel. 3 vel. 2 vel. 1 Kg EVCF5-B-100-S 58,3 50,3 42,3 37,5 EVCF5-B-150-S 60,2 52,1 42,8 51,0 EVCF5-B-200-S 61,5 53,7 44,6 66,0 EVCF5-B-250-S 62,7 54,4 45,3 80,0 EVCF5-B-100-E 57,9 49,6 41,5 39,5 EVCF5-B-150-E 60,2 52,1 42,6 54,5 EVCF5-B-200-E 61,2 53,3 44,3 71,0 EVCF5-B-250-E 62,8 54,5 45,3 85,0 EVCF5-B-100-V 57,5 49,6 41,2 41,0 EVCF5-B-150-V 59,6 51,6 42,3 56,0 EVCF5-B-200-V 61 53,3 44,1 73,0 EVCF5-B-250-V 62,5 54,4 45,3 87,0
Listino prezzi lame d'aria BASIC
Pannello di comando BASIC.
Listino prezzi lame d'aria PRIME
Pannello di comando PRIME.
Listino prezzi lame d'aria SLAVE
SENZA pannello di controllo
Accessori Opzionali
Modello Descrizione euro EDS interruttore apertura porte (comando per versione BASIC) 169,66 EDK-B-3 Interruttore apertura porta (comando per versione PRIME) 87,86 ETER-P Termostato ambiente da parete 81,20 EV135-3/4B Valvola a 3 vie con capillare 927,23 EZV3 Valvola a 3 vie motorizzata ON/OFF 494,21 EVCS4-KONZ-STE coppia staffe per montaggio a muro 262,46 EVCS4-KONZ-STR coppia staffe per montaggio a soffitto 169,66 Verniciatura RAL a richiesta
