EFPO Celle filtranti ondulate sintetiche
Descrizione
Cella filtrante ondulata sintetica con telaio sezione ad U in acciaio zincato, doppia rete ondulata in filo zincato elettrosaldato che supporta il tessuto filtrante in fibra sintetica di poliestere.
Caratteristiche
Materiale: telaio in acciaio zincato sp. 6/10.
Reti zincate ed elettrosaldate a maglia 12x24x0,8.

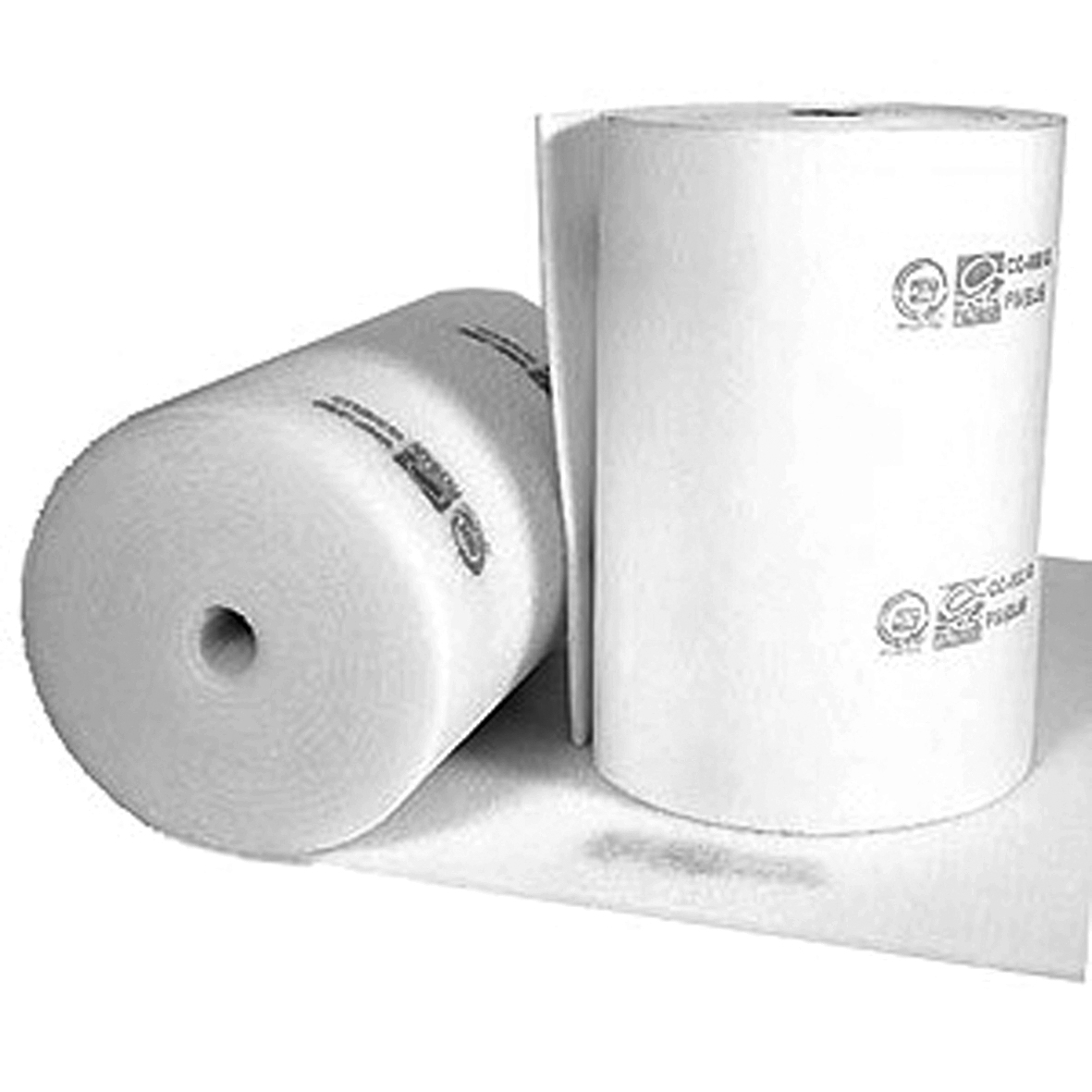

Setto filtrante tipo EFRF 200 g/mq.
Impiego
Prefiltrazione su impianti di ventilazione e condizionamento. La versione pieghettata garantisce a parità di dimensioni una maggiore superficie filtrante. Il rapporto tra la superficie filtrante e la superficie frontale è 2:1 nello spessore 48 mm e di circa 3:1 nello spessore 98 mm.
A richiesta
Spessori filtro speciali da 40 a 200 mm.
Dati di Funzionamento
Pa: perdite di carico in Pascal.
Caratteristiche tecniche e limiti di impiego Classe di Efficienza Secondo EN ISO 16890:2016 ISO COARSE Classe di Efficienza (CEN EN779-2012) G4 Efficienza Gravimetrica Media 90% Grammatura Tessuto Filtrante (g/m²) 200 gr/mq Temperatura Massima di Impiego 100°C Umidità Relativa 100% Perdita di Carico Iniziale 43Pa Perdita di Carico Finale Consigliata 250Pa Perdita di Carico Massima 400Pa Capacità di Raccolta Polvere 351gr/mq Velocità Frontale Consigliata 1,5m/s Rapporto Superficiale Filtrante/Superficie Filtro 2:1 per lo spessore 48mm 3:1 per lo spessore 98mm Reazione al fuoco (DIN53438/3) Classe F1 Reazione al Fuoco NF-F-16-101 M1
Dimensioni e Listino Prezzi
tutte le dimensioni sono espresse in mm.
Come Calcolare la Portata di un Filtro
Q (m3/h) = A (m²) x V (m/s) x K x 3600 dove A: superficie del filtro, V: Velocità dell'aria e K: costante moltiplicativa (spessore 48mm x 2, mentre spessore 98 x 3). ESEMPIO DI CALCOLO DELLA PORTATA DELL'ARIA DI UN FILTRO 400x400 SPESSORE 48mm: Q = (0,4 x 0,4) x 1,5 x 2 x 3600 = 1728 m3/h
