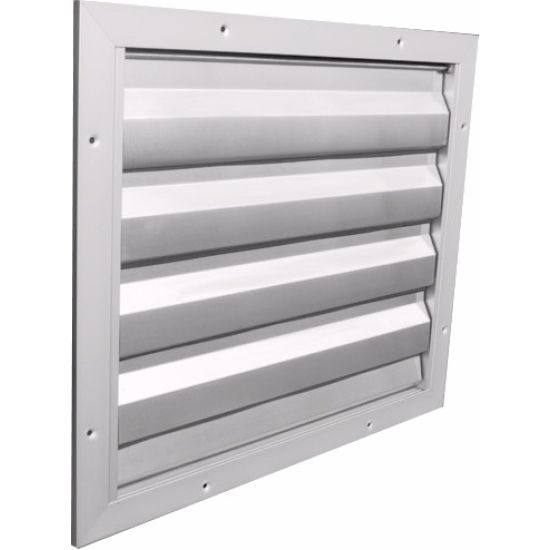

ES100 Serranda di sovrapressione in alluminio estruso anodizzato
Descrizione
Le serrande di sovrapressione sono utilizzate per l’esclusione automatica di circuiti negli impianti di ventilazione e condizionamento.
Caratteristiche
- Telaio in alluminio estruso anodizzato;
- Alette in alluminio naturale;
- Passo alette 100 mm;
- Boccole e perni in nylon;
- Battuta inferiore in alluminio estruso anodizzato e superiore in neoprene;
- Profili laterali in alluminio estruso anodizzato per rendere la serranda reversibile;
- Guarnizione adesiva longitudinale sulle alette;
- Prove delle perdite di carico eseguite secondo la normativa UNI CTI 8728.
Impiego
Montate all’esterno di edifici per espellere l'aria.
A richiesta
- Rete antivolatile;
- Versione in aspirazione;
- Alette coniugate.

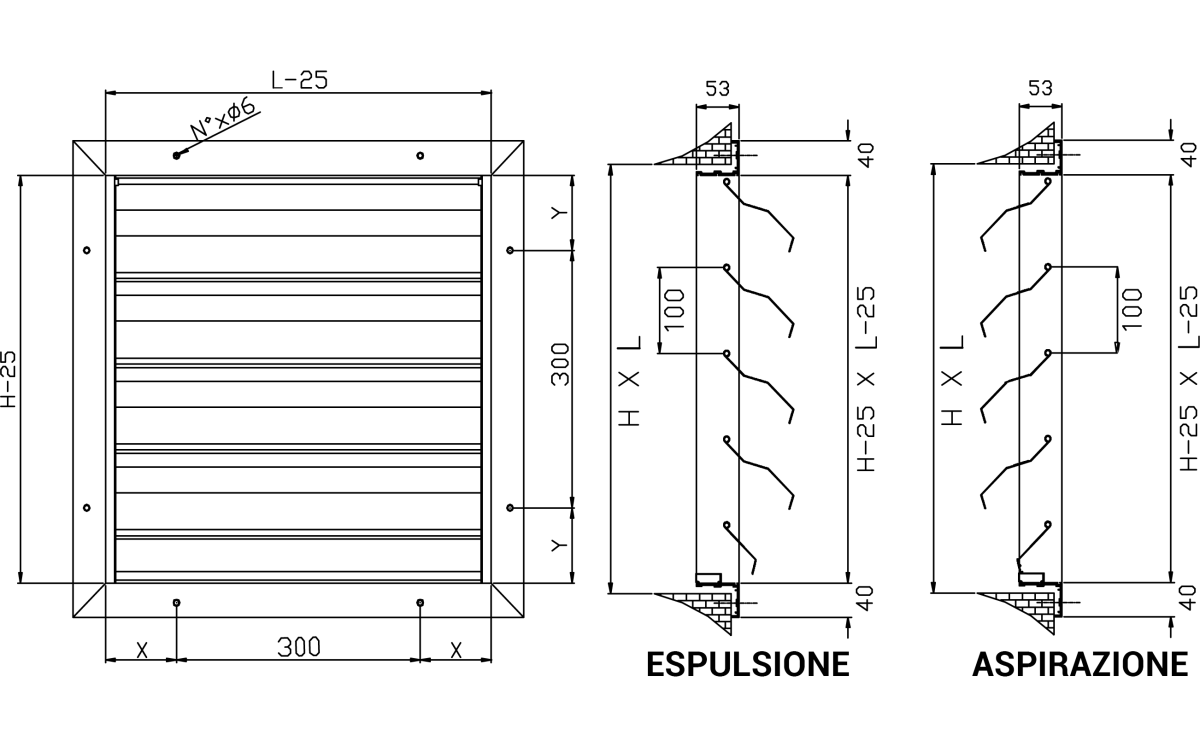

Dimensioni
Lunghezza L X Nr. ø 6 mm (fori per lato) Altezza H Y Nr. ø 6 mm (fori per lato) 200 87,5 1 200 87,5 1 300 137,7 1 300 137,7 1 400 37,5 2 400 37,5 2 500 87,5 2 500 87,5 2 600 137,5 2 600 137,5 2 700 37,5 3 800 87,5 3 800 87,5 3 1000 37,5 4 1000 37,5 4
Perdite di Carico
- V: velocità riferita alla sezione (L-25)x(H-25) [m/s].
- Δpt: perdita di carico totale [Pa].
*: funzionamento non garantito.
| V [m/s] | Δpt [Pa] |
| 1 | 12 |
| 2 | 18 |
| 3 | 23 |
| 4 | 28 |
| 5 | 34 |
| 6 | 48 |
| 7* | 65 |
| 8* | 88 |
| 9* | 110 |
| 10* | 140 |
Listino Prezzi
H L 200 300 400 500 600 700 800 1000 € € € € € € € € 200 84,78 102,14 119,79 137,16 154,51 172,20 189,28 224,00 300 97,42 116,24 134,45 152,96 171,46 189,99 208,21 244,92 400 110,07 130,04 149,38 168,74 188,70 207,75 226,80 265,53 500 123,35 144,13 164,33 184,55 205,62 225,52 245,45 286,45 600 136,01 157,94 178,99 200,04 222,26 243,63 264,37 307,37 800 161,91 186,13 208,87 231,63 255,85 279,19 301,62 348,89 1000 187,82 214,05 238,48 263,20 289,40 315,02 339,18 390,70
