ERA50 Serrande di regolazione ad alette a contrasto passo 50

MADE IN ITALY

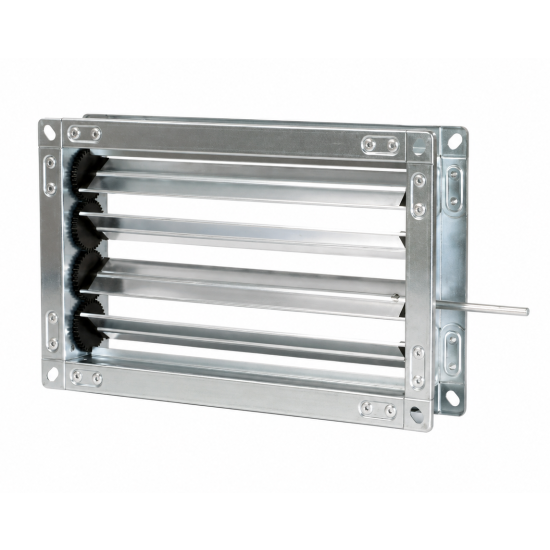

Immagine

Descrizione

Serrande di regolazione con alette passo 50 mm a movimento contrapposto in alluminio.

Caratteristiche

Materiale: telaio in acciaio zincato, alette tamburate in alluminio, ingranaggi e chiusure in nylon.

Fissaggio: a mezzo bulloni. Installazione: a canale con asse di rotazione delle alette orizzontali.

Impiego

Per la regolazione sia manuale che motorizzata della portata dell'aria su canalizzazioni.

Modelli

  • ERA50-P serranda con perno Ø 8 mm;
  • ERA50-C serranda con comando manuale.

Accessori

C-ERA - Comando Manuale

Dimensioni

Dati di Funzionamento

  • V: velocità di attraversamento (m/s).
  • Pa: perdite di carico in Pascal.
  • dB(A): indice di rumorosità.
  • α: angolo di apertura della serranda di regolazione, 0° le alette sono completamente aperte.
V (m/s)α 0°α 30°α 60°
PadB(A)PadB(A)PadB(A)
1<5<20<5<201424
2<523<5255644
3<53373713058
4542124423067
5948205236074

Listino Prezzi ERA50-P

L: base.
H: altezza.
Tutte le dimensioni sono espresse in mm.

HL
200300400500600700
 €€€€€€
21039,23 43,86 49,65 55,39 69,24 80,79
31043,86 60,02 66,93 76,16 83,08 92,33
41049,65 66,93 78,48 87,72 96,95 106,17
51055,39 76,16 87,72 103,84 115,41 124,65
61069,24 83,08 96,95 115,41 126,93 136,18
71080,79 92,33 106,17 124,65 136,18 154,64
C-ERA - Comando Manuale21,37

Listino prezzi ERA50-C

HL
200300400500600700
 €€€€€€
21063,07 67,97 74,08 80,23 94,85 107,02
31068,02 85,08 92,39 102,08 109,42 119,18
41074,08 92,39 104,54 114,33 124,08 133,85
51080,23 102,12 114,33 131,35 143,56 153,37
61094,85 109,42 124,08 143,56 155,78 165,50
710107,02 119,18 133,85 153,37 165,50 185,02
