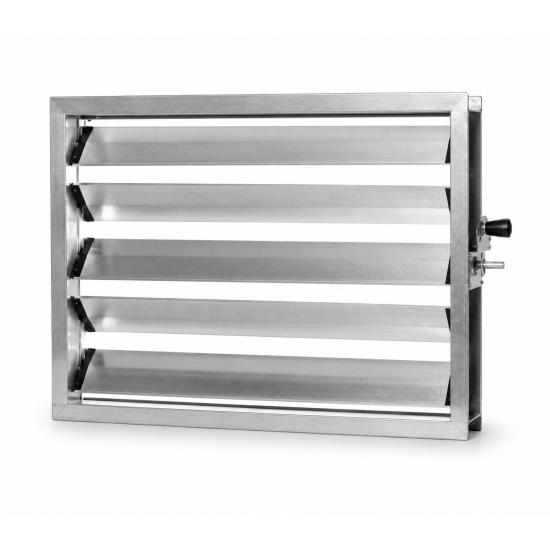

ERA100 Serrande di regolazione ad alette a contrasto passo 100 mm

Dimensioni

Dati di Funzionamento

• V: velocità di attraversamento (m/s).
• Pa: perdite di carico in Pascal.
• dB(A): indice di rumorosità.
• α: angolo di apertura della serranda di regolazione, 0° le alette sono completamente aperte.

*Velocità sconsigliata.

Vk (m/s)	α 0°		α 30°		α 60°
	Pa	dB(A)	Pa	dB(A)	Pa	dB(A)
1	<5	<20	5	27	78	29
2	<5	23	23	43	320	50
3	<5	35	52	54	780	63
4	<5	43	90	62	1350	72
5	<5	49	150	66	>1500*	78

Listino Prezzi ERA100-P

• L: base.
• H: altezza.

Tutte le dimensioni sono espresse in mm.

H	L
	200	300	400	500	600	700	800
	€	€	€	€	€	€	€
210	56,56	61,29	70,71	80,13	89,58	99,00	108,42
310	75,40	89,58	99,00	108,42	122,55	131,98	141,40
410	99,00	108,42	122,55	136,71	150,82	164,98	179,11
510	117,84	131,98	146,13	164,98	179,11	197,95	212,11
610	141,40	160,26	179,11	197,95	212,11	230,95	249,82
710	164,98	183,84	202,69	226,24	245,09	263,94	282,82
810	183,84	207,38	230,95	249,82	273,36	296,95	320,52
910	202,69	230,95	254,51	278,11	301,66	329,94	353,52
1010	226,24	249,82	278,11	306,39	334,66	362,94	386,50
1110	245,09	278,11	306,39	334,66	367,65	395,92	424,21
1210	268,66	296,95	329,94	362,94	395,92	428,92	457,20
1310	292,24	325,24	358,23	391,23	424,21	457,20	494,94
1410	311,08	344,08	381,80	419,49	457,20	490,20	527,91
1510	329,94	372,37	410,07	447,78	490,20	527,91	570,34

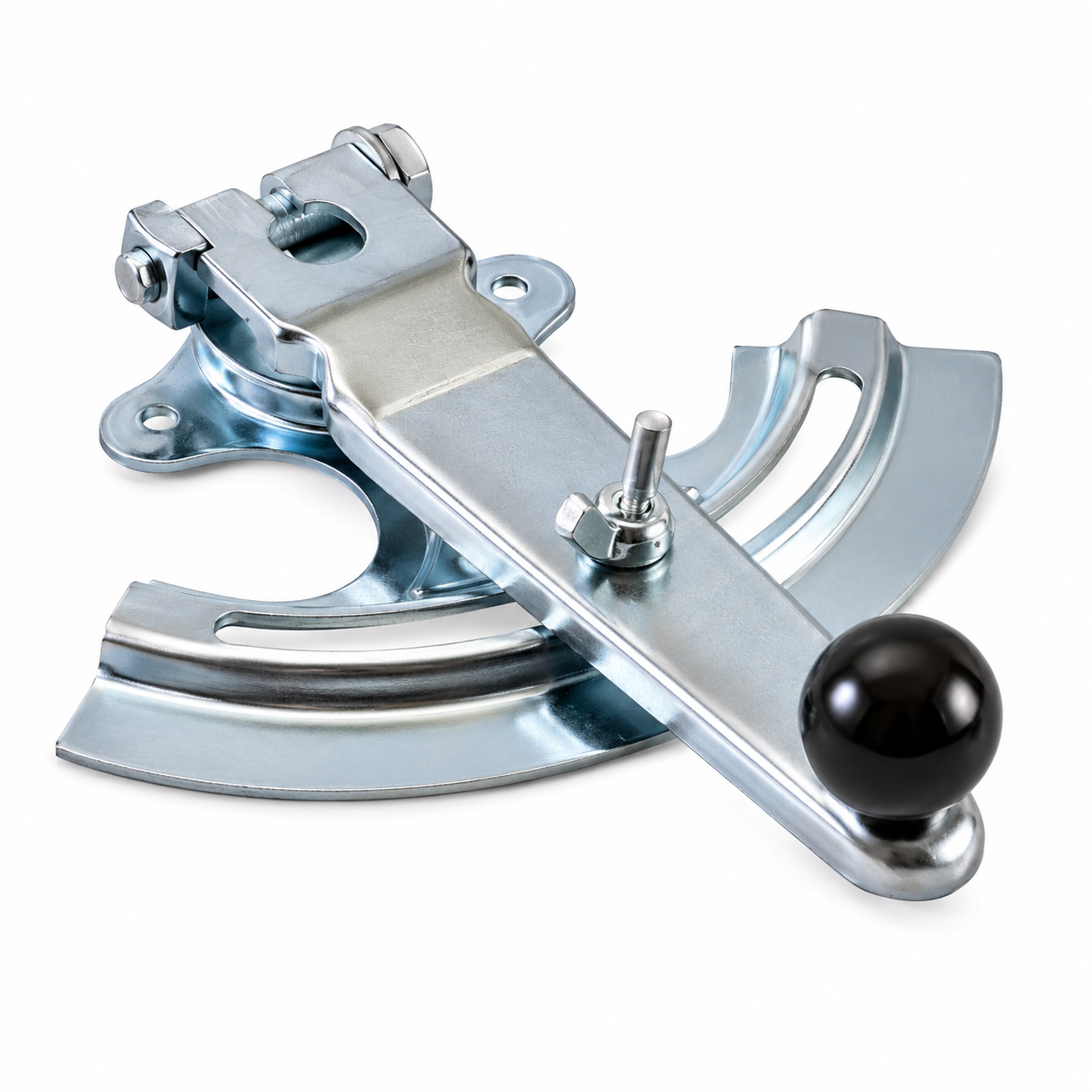

C-ERA-1 - Comando Manuale							21,37

Listino Prezzi ERA100-P

H	L
	900	1000	1100	1200	1300	1400	1500
	€	€	€	€	€	€	€
210	117,84	127,29	136,71	146,13	160,26	169,69	174,40
310	155,55	164,98	179,11	188,53	212,11	221,53	230,95
410	193,26	207,38	221,53	235,66	263,94	278,11	287,53
510	230,95	245,09	263,94	278,11	315,82	329,94	344,08
610	268,66	282,82	301,66	320,52	367,65	386,50	400,65
710	306,39	325,24	344,08	367,65	419,49	438,36	457,20
810	339,37	362,94	381,80	410,07	471,36	490,20	513,78
910	377,07	405,36	428,92	452,47	523,20	546,76	570,34
1010	414,78	443,05	471,36	499,63	575,03	598,60	626,89
1110	452,47	480,78	513,78	542,05	626,89	655,18	683,47
1210	490,20	523,20	556,18	584,45	678,74	707,00	735,29
1310	527,91	560,91	593,89	626,89	730,58	763,56	791,85
1410	565,60	603,31	636,31	674,02	787,13	815,42	848,42
1510	608,03	645,74	678,74	716,45	838,98	872,00	904,98
C-ERA-1 - Comando Manuale							21,37

Listino Prezzi ERA100-C

H	L
	200	300	400	500	600	700	800
	€	€	€	€	€	€	€
210	83,97	89,06	99,28	109,44	119,66	129,88	140,10
310	104,36	119,66	129,88	140,10	155,40	165,57	175,78
410	129,88	140,10	155,40	170,70	186,00	201,34	216,65
510	150,26	165,57	180,96	201,34	216,65	236,98	252,39
610	175,78	196,22	216,65	236,98	252,39	272,77	293,16
710	201,34	221,74	242,12	267,64	288,07	308,51	328,94
810	221,74	247,21	272,77	293,16	318,68	344,24	369,67
910	242,12	272,77	298,24	323,86	349,33	379,93	405,44
1010	267,64	293,16	323,86	354,45	385,06	415,67	441,14
1110	288,07	323,86	354,45	385,06	420,79	451,40	482,00
1210	313,59	344,24	379,93	415,67	451,40	487,14	517,69
1310	339,11	374,85	410,53	446,32	482,00	517,69	558,55
1410	359,54	395,23	436,09	476,96	517,69	553,43	594,30
1510	379,93	425,88	466,70	507,52	553,43	594,30	640,24

Listino Prezzi ERA100-C

H	L
	900	1000	1100	1200	1300	1400	1500
	€	€	€	€	€	€	€
210	150,26	160,52	170,70	180,96	196,22	206,43	211,57
310	191,13	201,34	216,65	226,87	252,39	262,56	272,77
410	231,99	247,21	262,56	277,86	308,51	323,86	334,03
510	272,77	288,07	308,51	323,86	364,72	379,93	395,23
610	313,59	328,94	349,33	369,67	420,79	441,14	456,53
710	354,45	374,85	395,23	420,79	476,96	497,31	517,69
810	390,10	415,67	436,09	466,70	533,04	553,43	578,99
910	430,97	461,57	487,14	512,61	589,21	614,68	640,24
1010	471,84	502,39	533,04	563,64	645,28	670,85	701,45
1110	512,61	543,25	578,99	609,60	701,45	732,10	762,70
1210	553,43	589,21	624,95	655,50	757,53	788,23	818,82
1310	594,30	629,98	665,71	701,45	813,74	849,43	880,08
1410	635,07	675,94	711,67	752,53	874,99	903,41	941,34
1510	681,06	721,88	757,53	798,40	931,07	966,85	1.002,54
