ERVR-N Regolatori rettangolari a portata variabile con servomotore LMV-D3MP
Descrizione
Questi regolatori sono utilizzati per il controllo ed il mantenimento della quantità dell’aria negli impianti a portata variabile.
Caratteristiche
- Involucro in lamiera d’acciaio zincato;
- Versione con doppio involucro con lana di roccia con densità 50 kg/m3 e classe di reazione al fuoco Bs2 secondo normativa UNI EN 13510-1;
- Flangia di collegamento con asole 9x22;
- Sonda di dp dinamico per la misura ed il mantenimento della portata in funzione della richiesta dell’ambiente;
- Prese di pressione in nylon;
- Serranda di regolazione in acciaio zincato con guarnizioni di tenuta;
- Campo di funzionamento da 20 a 1500 Pa;
- Temperature di lavoro da 0°C a +50 °C;
- Regolazione e controllo della portata tramite motoregolatore linearizzato;
- Prove del rumore autogenerato ed irradiato secondo normativa EN ISO 3741;
- Prova di tenuta serranda eseguita secondo normativa EN 1751.
- Regolatore di portata VAV-Compact, AC/DC 24 V, MP-Bus, IP54 LMV-D3-MP (5Nm) (STANDARD);
- Configurabile tramite NFC e applicazione Assistant App2-bus, IP54
Impiego
I regolatori della serie ERVR-N costituiscono una soluzione ideale per una gestione dell’aria in impianti aeraulici moderni in ambito civile, commerciale e industriale. La regolazione ottimale dei vari rami dell’impianto permette di garantire un comfort stabile e una riduzione dei consumi energetici rispetto agli impianti tradizionali. Disponibili nella versione a doppio involucro per un utilizzo anche in impianti di climatizzazione estiva e riscaldamento invernale.
Modelli

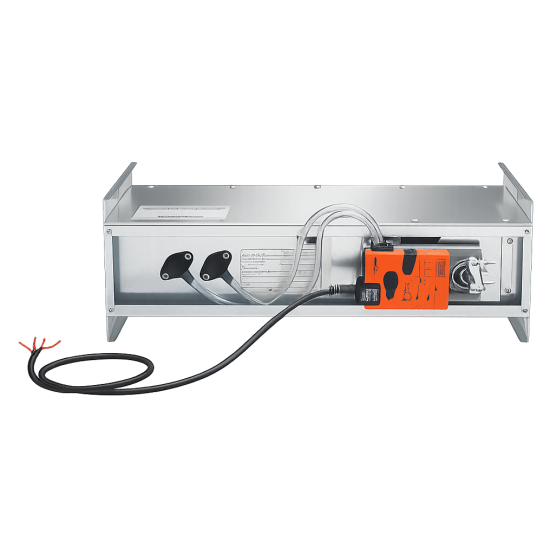

- ERVR esecuzione a involucro singolo.

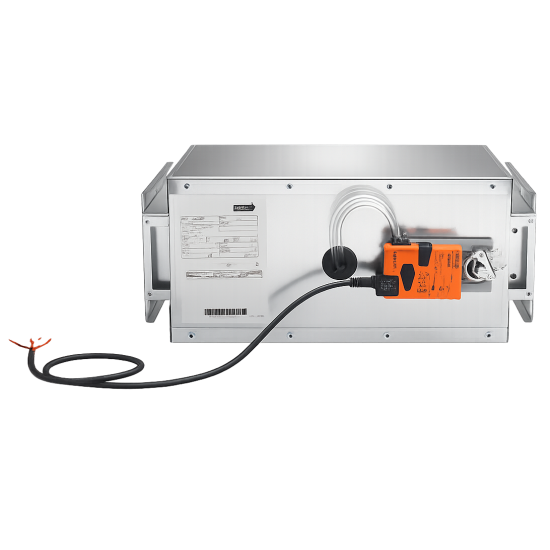

- ERVR-I esecuzione a doppio involucro.
A richiesta
- Regolatore di portata VAV-Compact, AC/DC 24 V, BACnet MS/TP, Modbus RTU, MP-Bus, IP54 LMV-D3-MOD (5Nm);
- Regolatore di portata VAV-Compact, AC/DC 24 V, KNX (S-Mode), IP54 LMV-D3-KNX (5Nm);
Note
Per una corretta lettura delle pressioni e per una tolleranza di portata del 5%, bisogna prevedere a monte un tratto di canale rettilineo avente una lunghezza pari a 2/3 volte la dimensione del diametro del regolatore. In caso contrario, la portata potra’ subire variazioni tra il 10% e il 20% rispetto al valore calibrato.
Dati di funzionamento
In fase d'ordine indicare la portata aria minima e massima da programmare.
Per evitare la propagazione di rumore che potrebbero ridurre il comfort all’interno dell’edifcio, è oppurtuno considerare una portata massima con velocità interna alla VAV di 10 m/s.
Modello Portata aria minima(v=2 m/s) Portata Aria Nominale (v=10 m/s) Portata Aria Massima (v=12 m/s) mm mm m3/h m3/h m3/h 200 110 160 790 950 400 110 315 1580 1900 600 110 475 2375 250 400 210 605 3040 3650 600 210 905 4540 5450 800 210 1210 6040 7250 600 310 1340 6710 8050 800 310 1785 8915 10700 1000 310 2230 11150 13400 600 410 1770 8875 10650 800 410 2360 11790 14150 1000 410 2950 14750 17700

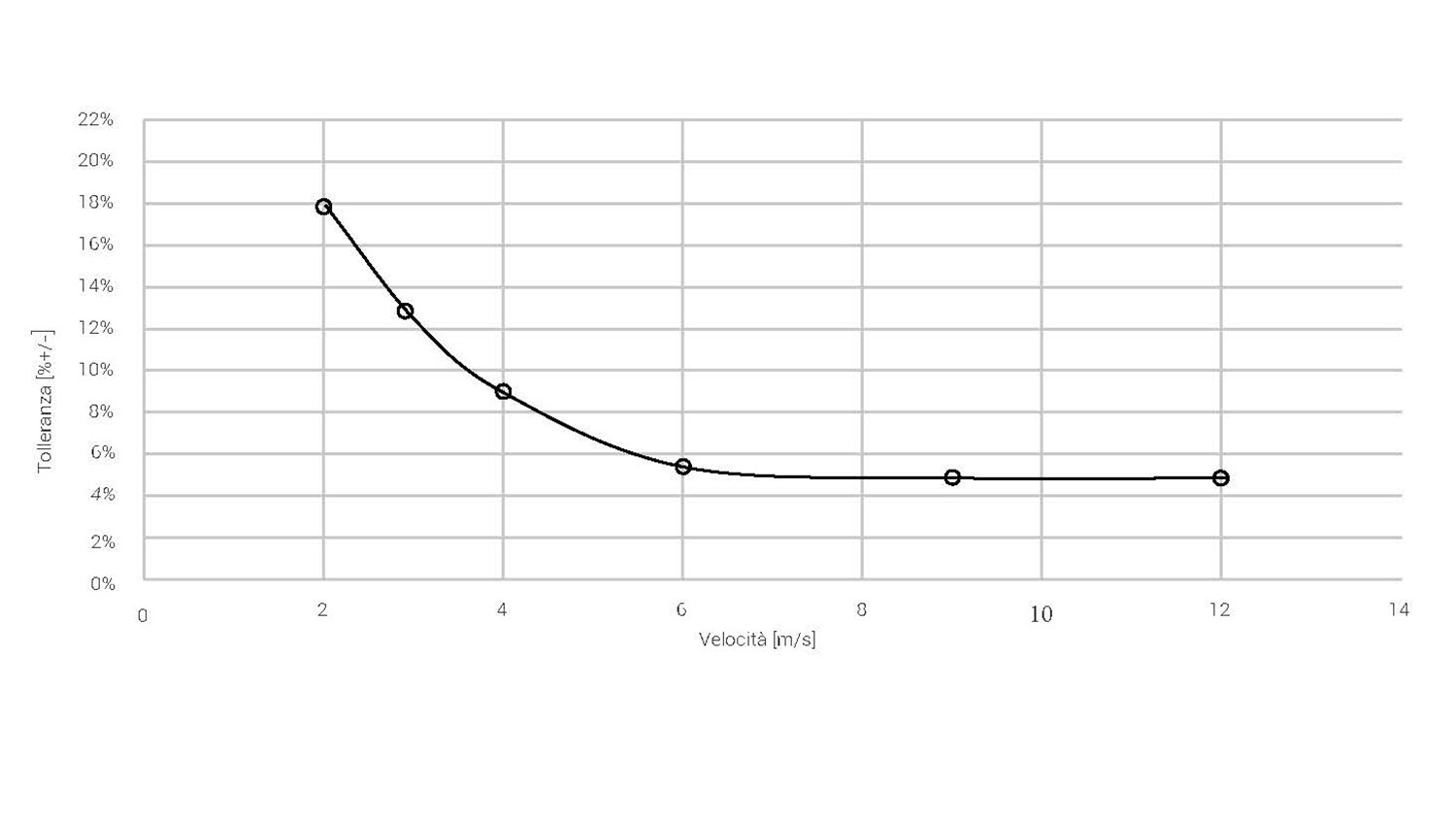

Di seguito è riportata l’incertezza della lettura della sonda alle varie portate, si consiglia un utilizzo attorno al range 6-8 m/s:
I dati di rumorosità generata e irradiata sono disponibili all'interno della scheda tecnica nella sezione "Documentazione" del sito.

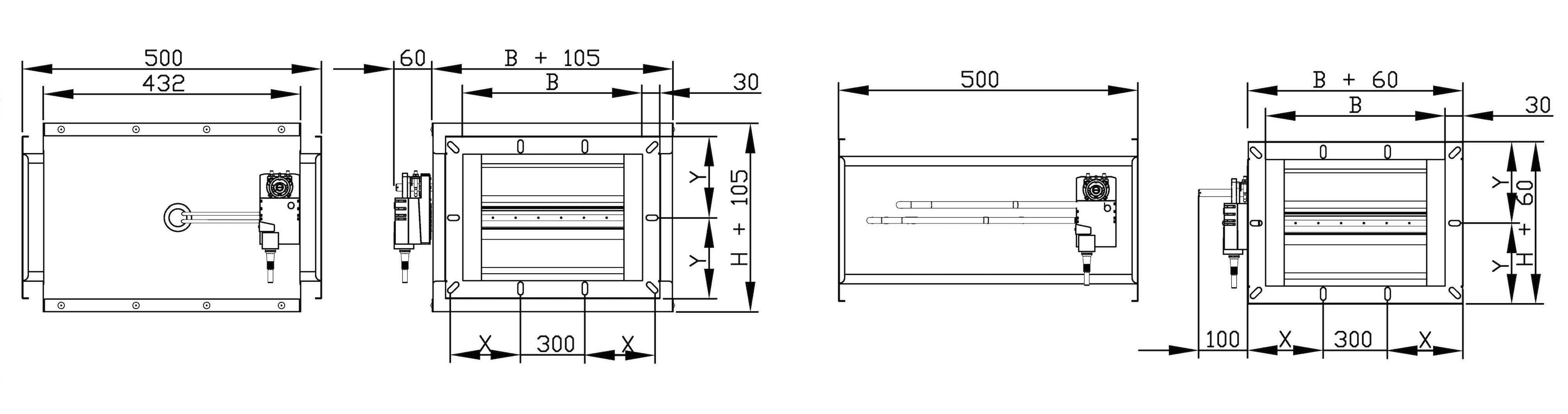

Dimensioni
Tutte le dimensioni sono espresse in mm, misure intermedie a richiesta.
Modello Foratura basi Foratura altezza mm mm N° asole X N° asole Y 200 110 1 116,1 0 0 400 110 1 216,1 0 0 600 110 1 316,1 0 0 400 210 1 216,1 1 116,6 600 210 1 316,1 1 116,6 800 210 2 266,1 1 116,6 600 310 1 316,1 1 166,6 800 310 2 266,1 1 166,6 1000 310 3 216,1 1 166,6 600 410 1 316,1 1 216,6 800 410 2 266,1 1 216,6 1000 410 3 216,1 1 216,6
Le specifiche di installazione e ulteriori dettagli costruttivi, sono disponibili nella scheda tecnica nella sezione "Documentazione" del sito.
Listino prezzi:
Modello ERVR-N - Segnale di controllo 2...10V ERVR-N - Segnale di controllo 0…10V ERVR-N-I - Segnale di controllo 2…10V ERVR-N-I Segnale di controllo 0…10V mm € € € € 200x110 638,27 638,27 738,56 738,56 400x110 688,72 688,72 809,18 809,18 600x110 739,16 739,16 879,80 879,80 400x210 734,06 734,06 872,66 872,66 600x210 788,84 788,84 949,35 949,35 800x210 839,70 839,70 1.020,54 1.020,54 600x310 836,71 836,71 1.016,38 1.016,38 800x310 891,88 891,88 1.093,61 1.093,61 1000x310 944,93 944,93 1.167,89 1.167,89 600x410 884,60 884,60 1.083,42 1.083,42 800x410 944,08 944,08 1.166,69 1.166,69 1000x410 1.017,29 1.017,29 1.269,16 1.269,16
VERSIONE CON SINGOLO INVOLUCRO
Fornitura e posa in opera di regolatore a portata variabile rettangolare della serie ERVR-N di Ecoclima S.r.l., corpo valvola in lamiera zincata con alette in alluminio naturale estruso e guarnizione siliconica di tenuta. I levismi dedicata all’azionamento delle alette sono realizzate in acciaio zincato. I regolatori sono provvisti di croce di misura integrata, prese di pressione e di regolazione controllo automatico della portata d’aria con alimentazione 24 V AC/DC, idoneo per l’impiego in impianti di ventilazione meccanica controllati e di climatizzazione a portata variabile.
VERSIONE CON DOPPIO INVOLUCRO
Fornitura e posa in opera di regolatore a portata variabile rettangolare isolato della serie ERVR-N-I di Ecoclima S.r.l., corpo valvola in lamiera zincata con alette in alluminio naturale estruso, guarnizione siliconica di tenuta e isolamento con spessore 30 mm e classe di reazione al fuoco secondo la normativa UNI EN 13510-1 Bs2. I levismi dedicata all’azionamento delle alette sono realizzate in acciaio zincato. I regolatori sono provvisti di croce di misura integrata, prese di pressione e di regolazione controllo automatico della portata d’aria con alimentazione 24 V AC/DC, idoneo per l’impiego in impianti di ventilazione meccanica controllati e di climatizzazione a portata variabile.
