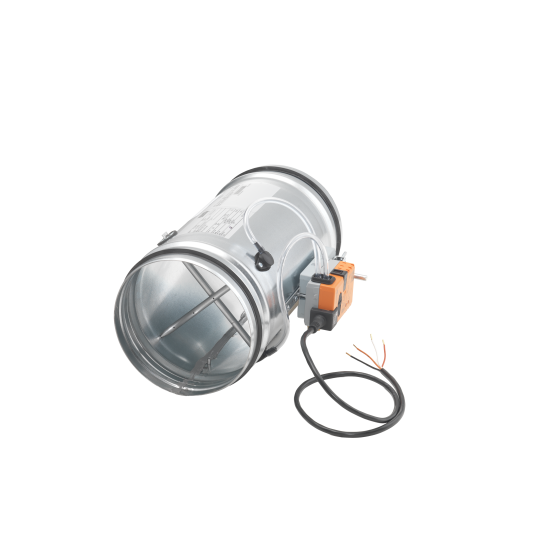

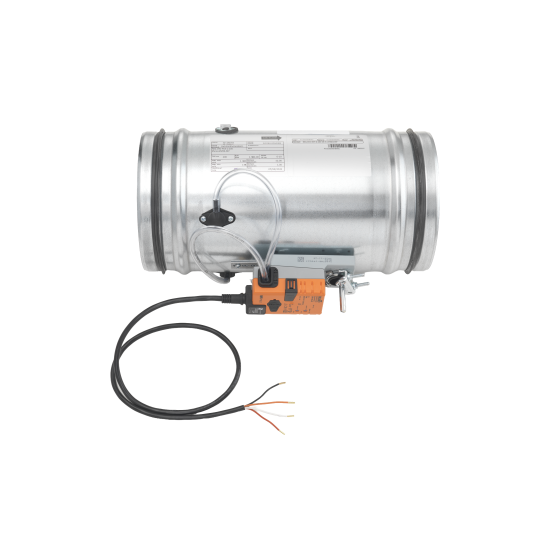

ERVC-N Regolatori circolari a portata variabile con servomotore LMV-D3MP
Descrizione
I regolatori ERVC-N sono adatti al controllo ed al mantenimento della qualità dell’aria negli impianti a portata variabile, questa tipologia di impianti sono denominati VAV (Variable Air Volume).
Caratteristiche
- Involucro in lamiera d’acciaio zincato Z200;
- Involucro con spessore pari a 0,8 mm da d.125 mm al d.250 mm e 1 mm da d.315 mm a 400 mm;
- Serranda in acciaio zincato spessore pari a 0,8 mm da d.125 mm al d.200 mm, 1 mm da d.200 mm a d.250 mm e 1,5 mm da d.315 mm a 400 mm;
- Boccole in bronzo d.8 mm da d.125 mm al d.250 mm e d.12 mm in nylon da d.315 mm a 400 mm;
- Connessioni maschio con guarnizioni siliconiche esterne;
- Sonda dp dinamica per la misura ed il mantenimento della portata in funzione della richiesta dell’ambiente;
- Prese di pressione in nylon;
- Versione con isolamento esterno con fibra di poliestere con densità 15 kg/m3 con spessore 30mm e completa di carter esterno in acciaio zincato con spessore 0,8 mm;
- Isolamento con classe di reazione al fuoco secondo la normativa UNI EN 13510-1 Bs2;
- Campo di funzionamento da 20 a 1000 Pa;
- Temperature di lavoro da 0°C a +50 °C;
- Regolazione e controllo della portata tramite motoregolatore linearizzato;
- Prove del rumore autogenerato e irradiato secondo normativa EN ISO 3741;
- Prova di tenuta serranda eseguita secondo normativa EN 1751;
- Regolatore di portata VAV-Compact, AC/DC 24V, Mp-bus, IP54 LMV-D3-MP (5 Nm) (STANDARD);
- Configurabile tramite NFC e applicazione Assistant App2-bus, IP54
Impiego
I regolatori della serie EVRC-N costituiscono una soluzione ideale per una gestione dell’aria in impianti aeraulici moderni in ambito civile, commerciale e industriale. La regolazione ottimale dei vari rami dell’impianto permette di garantire un comfort stabile e una riduzione dei consumi energetici rispetto agli impianti tradizionali. Disponibili nella versione a doppio involucro per un utilizzo anche in impianti di climatizzazione estiva e riscaldamento invernale.
Modelli

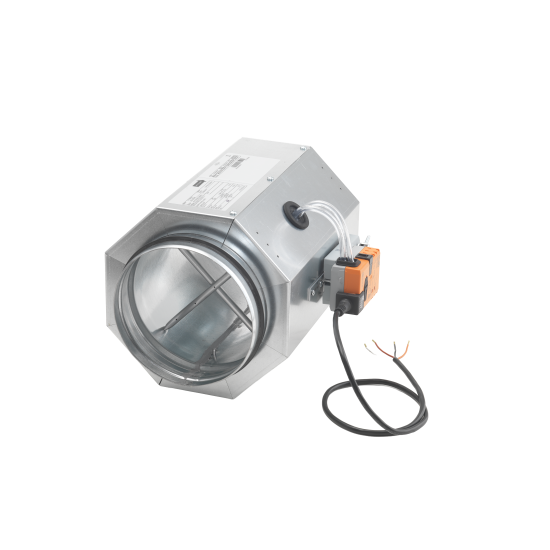

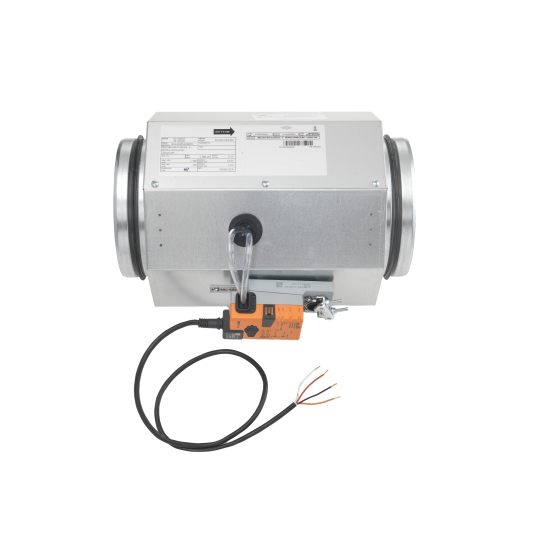

ERVC-I esecuzione a doppio involucro.
A richiesta
- Regolatore di portata VAV-Compact, AC/DC 24V, BACnet MS/TP, Modbus RTU, MP -Bus, IP54 LMV-D3-MOD (5Nm);
- Regolatore di portata VAV -Compact, AC/DC 24 V, KNX (S-Mode) IP54 LMV-D3-KNX (5Nm);
- Strumento di assistenza ZTH EU per attuatori LMV-D3-MP e cavo di collegamento ZK1-GEN;
- Fornibili con motori rapidi per applicazioni ospedalieri;
Note
Dati di Funzionamento
In fase d'ordine indicare la portata aria minima e massima da programmare.
Per evitare la propagazione di rumore che potrebbero ridurre il comfort all’interno dell’edifcio, è oppurtuno considerare una portata massima con velocità interna alla VAV di 10 m/s.
Modello Portata Aria Minima (v=1,2 m/s) Portata Aria Nominale (v=10 m/s) Portata Aria Massima (v=12 m/s) mm m3/h m3/h m3/h 125 53 445 530 160 87 725 870 200 138 1130 1380 250 212 1770 2120 315 337 2810 3370 355 428 3570 4280 400 543 4525 5430

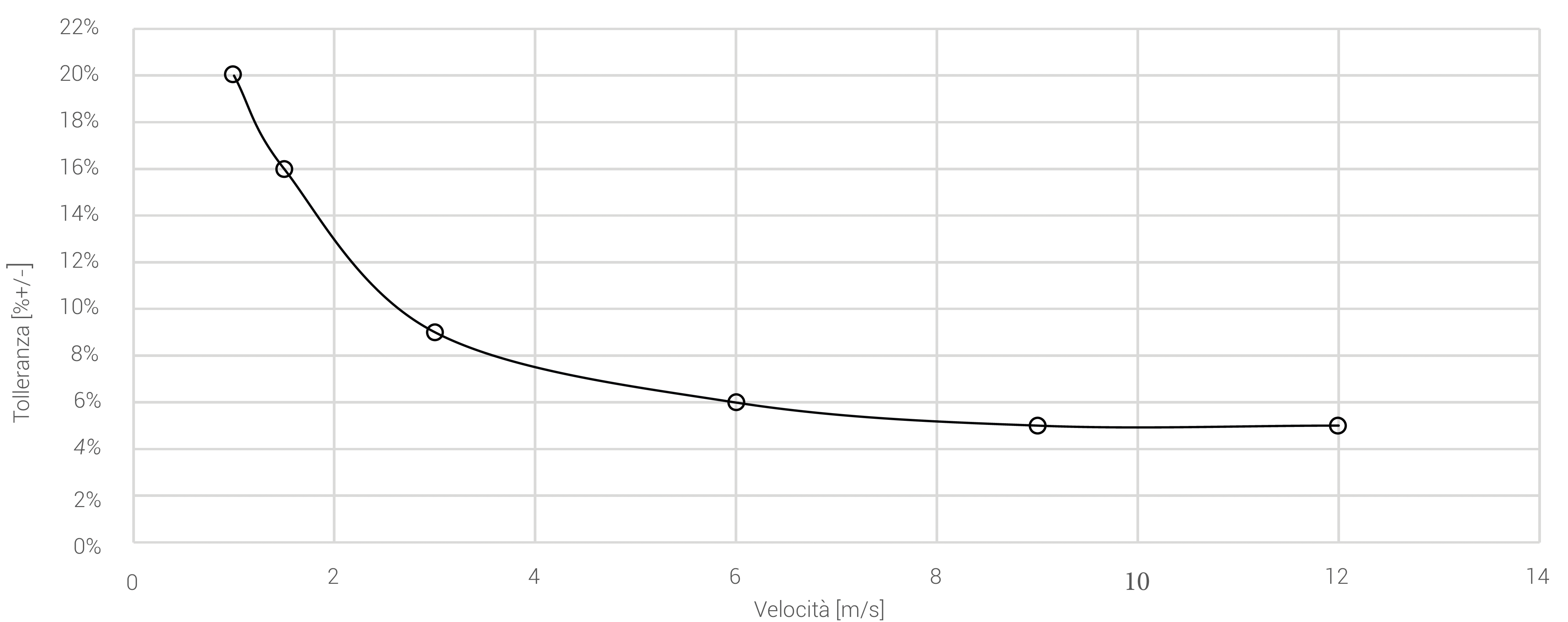

Di seguito è riportata l’incertezza della lettura della sonda alle varie portate, si consiglia un utilizzo attorno al range 6-8 m/s:
I dati di rumorosità generata e irradiata sono disponibili all'interno della scheda tecnica nella sezione "Documentazione" del sito.

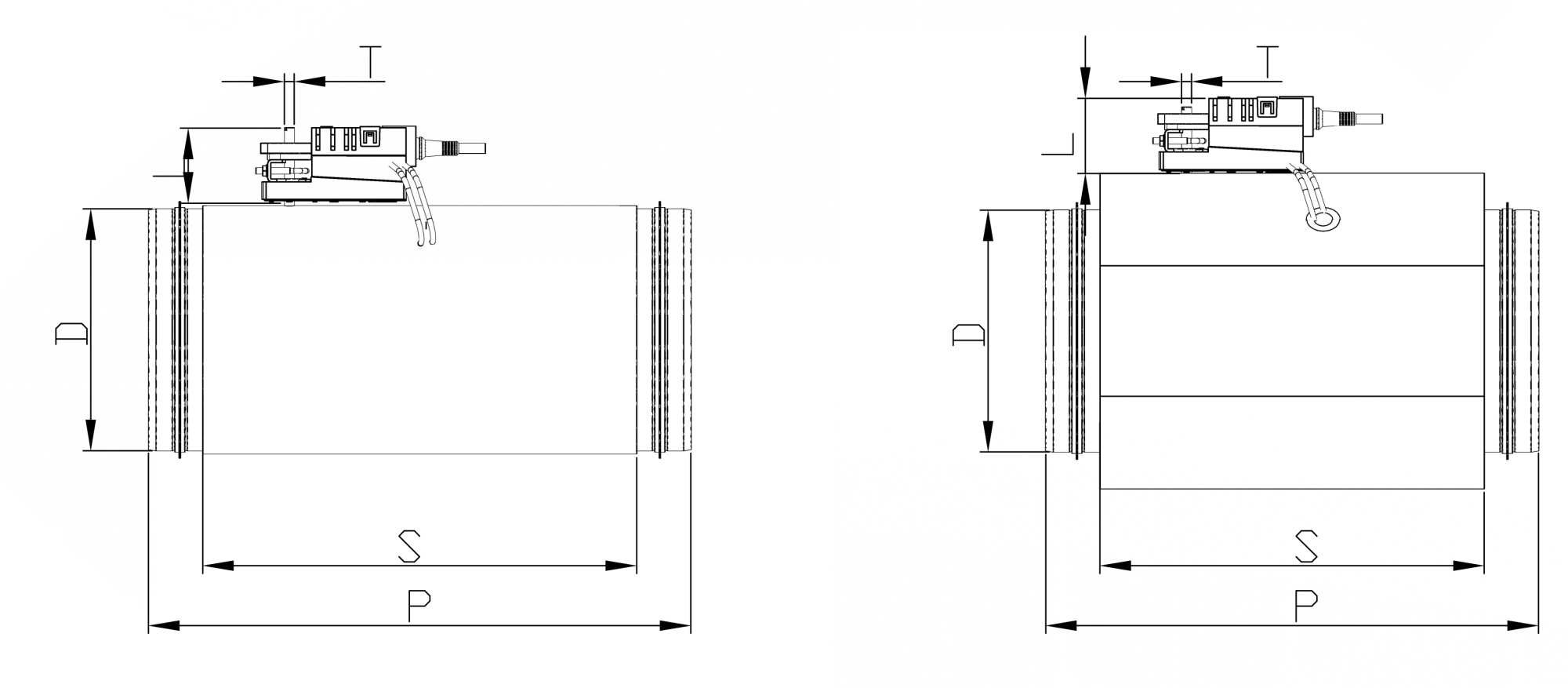

Dimensioni
Tutte le dimensioni sono espresse in mm, misure intermedie a richiesta.
Modello H L P S T mm mm mm mm mm mm 125 185 60 310 220 8 160 220 60 400 220 8 200 260 60 400 220 8 250 310 60 400 310 8 315 375 100 500 310 12 355 415 100 500 410 12 400 460 100 500 410 12
Le specifiche di installazione e ulteriori dettagli costruttivi, sono disponibili nella scheda tecnica nella sezione "Documentazione" del sito.
Listino Prezzi
Modello ERVC-N - Segnale di controllo 2…10V ERVC-N Segnale di controllo 0…10V ERVC-N-I - Segnale di controllo 2…10V ERVC-N-I Segnale di controllo 0…10V mm € € € € 125 541,33 541,33 572,89 572,89 160 554,86 554,86 587,93 587,93 200 568,38 568,38 605,97 605,97 250 586,42 586,42 633,03 633,03 315 610,48 610,48 663,09 663,09 355 631,52 631,52 688,65 688,65 400 655,57 655,57 718,71 718,71
Fornitura e posa in opera di regolatore a portata variabile circolare della serie ERVC-N di Ecoclima S.r.l., corpo valvola in lamiera zincata con serranda a tenuta, provvista di croce di misura integrata, prese di pressione e di regolazione controllo automatico della portata d’aria con alimentazione 24 V AC/DC, idoneo per l’impiego in impianti di ventilazione meccanica controllati e di climatizzazione a portata variabile. Dispositivo conforme alle normative EN ISO 3741 e EN1751 con campo di funzionamento da 20 a 1000 Pa e portate di lavoro tra i 53 e 4525 mc/h a seconda del diametro della serrande disponibile tra d. 125 mm e 400 mm.
Fornitura e posa in opera di regolatore a portata variabile circolare isolato della serie ERVC-N-I di Ecoclima S.r.l., corpo valvola in lamiera zincata con serranda a tenuta, provvista di croce di misura integrata, prese di pressione e di regolazione controllo automatico della portata
d’aria con alimentazione 24 V AC/DC, idoneo per l’impiego in impianti di ventilazione meccanica controllati e di climatizzazione a portata variabile. Dispositivo conforme alle normative EN ISO 3741 e EN1751 con campo di funzionamento da 20 a 1000 Pa e portate di lavoro tra i 53 e 4525 mc/h a seconda del diametro della serrande disponibile tra d. 125 mm e 400 mm.
