EGA6 Griglie di ripresa in alluminio passo 25 con filtro
Descrizione
Griglie per ripresa dell'aria costruite con alette orizzontali fisse ed inclinate a 45°, con doppia cornice ad apertura a cerniere che rende agevole l’alloggiamento e la sostituzione del filtro.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Filtro: classe COARSE (G2) spessore 12 mm.
Chiusura: mediante vite.
Installazione
L'installazione viene eseguita fissando il telaio esterno della griglia al muro mediante viti.
Impiego
Griglie per la ripresa dell'aria esterna o in ambiente dove sia consigliata una pre-filtrazione di polvere. Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.
Accessori
- EPZ - Plenum Zincato;
- EPI - Plenum Isolato.
A richiesta
Dimensioni
EGA-6 EGA-6Disegno Tecnico
Sezione Efficace
H L 200 300 400 500 600 800 1000 Sezione Efficace (m²) 200 0,009 0,016 0,020 0,027 0,033 0,044 0,058 300 0,015 0,026 0,036 0,047 0,057 0,077 0,098 400 0,022 0,037 0,053 0,069 0,084 0,114 0,145 500 0,026 0,047 0,066 0,087 0,107 0,146 0,183 600 0,033 0,057 0,083 0,107 0,130 0,177 0,226 800 0,044 0,077 0,110 0,143 0,177 0,242 0,309 1000 0,057 0,102 0,144 0,187 0,229 0,313 0,391
Dati di Funzionamento
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- dB(A): indice di rumorosità.
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
Tutte le dimensioni sono espresse in mm.
| H | V m/s | L | ||||||
| 200 | 300 | 400 | 500 | 600 | 800 | 1000 | ||
| Velocità Frontale sul Filtro | Portata m3/h | |||||||
| 200 | 1,5 | 63 | 121 | 180 | 238 | 296 | 413 | 530 |
| 2 | 84 | 162 | 240 | 317 | 395 | 551 | 706 | |
| 300 | 1,5 | 121 | 234 | 346 | 458 | 571 | 795 | 1020 |
| 2 | 162 | 312 | 461 | 611 | 761 | 1060 | 1360 | |
| 400 | 1,5 | 180 | 346 | 512 | 679 | 845 | 1178 | 1510 |
| 2 | 240 | 461 | 683 | 905 | 1127 | 1570 | 2014 | |
| 500 | 1,5 | 238 | 458 | 679 | 899 | 1119 | 1560 | 2000 |
| 2 | 317 | 611 | 905 | 1199 | 1492 | 2080 | 2667 | |
| 600 | 1,5 | 296 | 571 | 845 | 1119 | 1394 | 1942 | 2491 |
| 2 | 395 | 761 | 1127 | 1492 | 1858 | 2590 | 3321 | |
| 800 | 1,5 | 413 | 795 | 1178 | 1560 | 1942 | 2707 | 3471 |
| 2 | 551 | 1060 | 1570 | 2080 | 2590 | 3609 | 4629 | |
| 1000 | 1,5 | 530 | 1020 | 1510 | 2000 | 2491 | 3471 | 4452 |
| 2 | 706 | 1360 | 2014 | 2667 | 3321 | 4629 | 5936 | |
Indice di Rumorosità dB(A)
V
m/sdB(A) 1,5 32/38 2 39/45
Perdita di Carico (Pa)
V
m/sPa 1,5 35/38 2 62/68

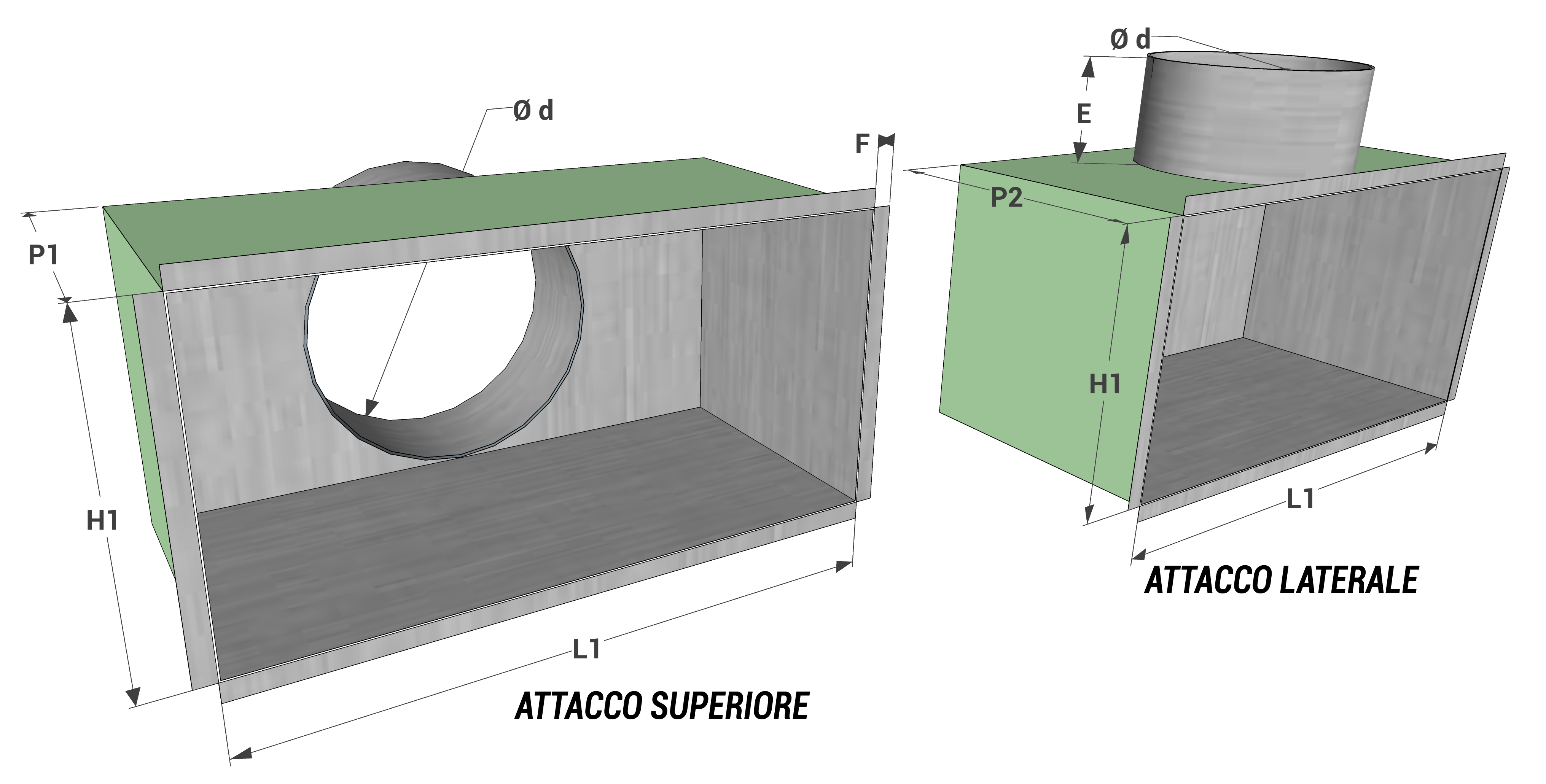

Plenum
Tutte le misure sono espresse in mm.
Modello
L1 x H1Stacco Superiore Stacco Laterale E F Modello
L1 x H1Stacco Superiore Stacco Laterale E F P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d P1 Nr. Stacchi Ø d P2 Nr. Stacchi Ø d 200x200 200 1 198 300 1 198 80 12 500x300 200 1 248 350 1 248 80 12 300x200 200 1 198 300 1 198 80 12 600x300 200 2 198 350 2 248 80 12 400x200 200 1 198 300 1 198 80 12 800x300 200 2 248 350 2 248 80 12 500x200 200 1 198 300 1 198 80 12 1000x300 200 2 248 350 2 248 80 12 600x200 200 2 198 300 2 198 80 12 400x400 200 1 298 350 1 298 80 12 800x200 200 2 198 300 2 198 80 12 500x400 200 1 298 350 1 298 80 12 1000x200 200 2 198 300 2 198 80 12 600x400 200 2 198 350 2 248 80 12 300x300 200 1 248 350 1 248 80 12 800x400 200 2 298 350 2 298 80 12 400x300 200 1 248 350 1 248 80 12 1000x400 200 2 298 400 2 298 80 12
Listino Prezzi
Verniciato bianco RAL 9016 +20%.
H L 200 300 400 500 600 800 1000 € € € € € € € 200 68,73 72,47 81,75 94,76 111,48 120,91 144,93 300 72,47 76,19 89,44 104,02 131,64 152,27 179,07 400 83,34 96,64 105,16 131,74 152,36 186,21 211,61 500 100,33 109,26 130,05 154,73 180,18 211,61 251,93 600 109,26 125,61 149,57 169,06 203,12 243,00 276,53 800 127,45 146,52 174,50 197,23 236,94 283,47 322,56
Plenum
Dimensioni Stacco Superiore Stacco Laterale EPZ - Plenum Zincato EPI - Plenum Isolato EPZ - Plenum Zincato EPI - Plenum Isolato L1xH1 € € € € 200x200 35,61 48,96 39,36 54,00 300x200 38,65 53,03 43,37 59,35 400x200 41,72 57,15 47,32 64,67 500x200 44,76 61,27 51,31 69,98 600x200 62,39 81,21 74,86 95,68 800x200 73,54 93,88 82,80 106,39 1000x200 79,65 102,12 79,65 117,02 300x300 42,85 58,39 51,24 69,74 400x300 57,55 74,78 67,34 87,92 500x300 61,07 79,49 72,22 94,52 600x300 72,30 92,24 80,69 103,51 800x300 88,37 116,90 103,71 137,48 1000x300 95,40 126,33 113,51 150,59 400x400 62,15 80,81 77,05 100,84 500x400 66,14 86,09 82,89 108,63 600x400 85,60 113,34 94,88 125,85 800x400 103,23 134,13 119,93 156,51 1000x400 122,38 159,31 148,36 194,16
