EDRFB - EDRFQB Diffusori a geometria fissa
Descrizione
Diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse.
Caratteristiche
Materiale: lamiera d'acciaio.
Finitura: verniciato RAL 9010.
Installazione: con viti sul collo del diffusore.
Impiego

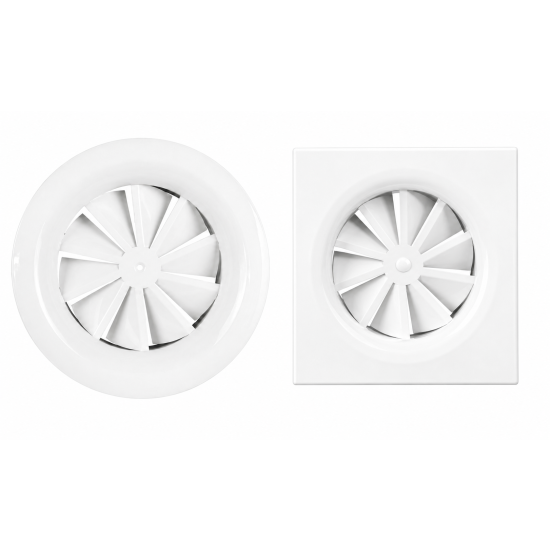

Modelli

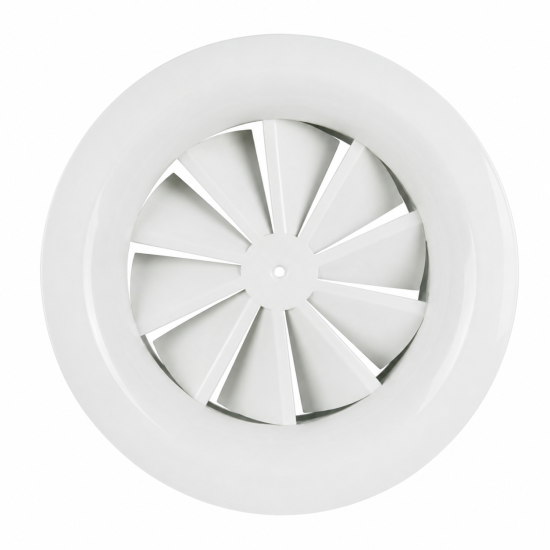

- EDRFB: diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse su pannello circolare bombato.

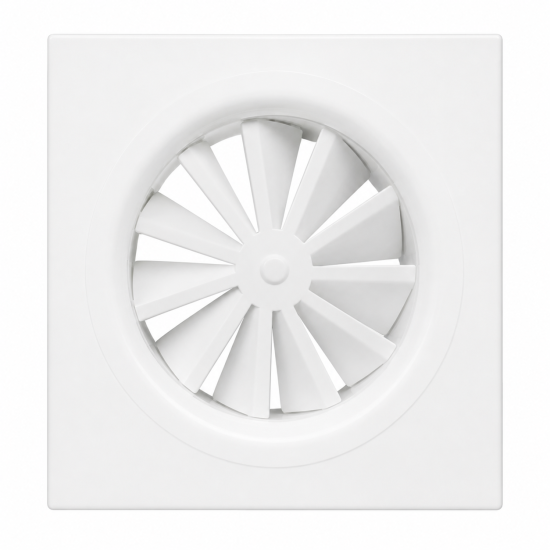

- EDRFQB: diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse su pannello quadrato bombato o su pannello 595x595 idoneo per esser installato su controsoffitti a quadrotti 600x600.
Accessori
- EPZ-DC - Plenum Zincato;
- EPI-DC - Plenum Isolato;
- EPZ-DCS - Plenum Zincato con serranda;
- EDRF-EQ - Raccordo con equalizzatore.
Dimensioni EDRFB
Tutte le dimensioni sono espresse in mm.
Disegno Tecnico Diametro ØD ØL1 ØC G1 P1
125 122 225 28 55 82 160 157 250 50 55 82 200 197 300 50 55 82 250 247 350 65 55 85 315 312 415 87 55 85
Dimensioni EDRFB-Q
Tutte le grandezze del diffusore EDRFQ possono esser fornite con la quota L2xL2 con misura 595x595 mm idonea per installazione a controsoffitto a quadrotti.
Disegno Tecnico Diametro ØD1 L2xL2 ØC1 G2 P2
125 122 225x225 28 55 82 160 157 250x250 50 55 82 200 197 300x300 50 55 82 250 247 350x350 65 55 85 315 312 415x415 87 55 85
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità (senza equalizzatore).
| Modello | Sezione Efficace | Vk m/s | 1,0 | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 | 2,4 | 2,8 | 3,2 | 3,6 | 4,0 | Portata Aria Consigliata (m3/h) | |
| m² | MIN | MAX | |||||||||||||
| 125 | 0,0091 | m3/h | 32 | 39 | 45 | 52 | 58 | 65 | 78 | 91 | 104 | 117 | 130 | 40 | 90 |
| Pa (con equalizzatore) | 5 | 7 | 9 | 12 | 15 | 19 | 27 | 37 | 48 | 61 | 75 | ||||
| Pa (senza equalizzatore) | 7 | 10 | 13 | 18 | 22 | 28 | 40 | 55 | 72 | 92 | 114 | ||||
| L(m) | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 | 2 | 2,3 | 2,4 | 2,6 | 2,7 | 2,9 | ||||
| dB(A) | <20 | <20 | 23 | 28 | 31 | 34 | 40 | 45 | 49 | 52 | 75 | ||||
| 160 | 0,0146 | m3/h | 54 | 65 | 76 | 86 | 97 | 108 | 130 | 151 | 173 | 194 | 216 | 50 | 120 |
| Pa (con equalizzatore) | 5 | 7 | 10 | 13 | 16 | 20 | 29 | 40 | 52 | 65 | 81 | ||||
| Pa (senza equalizzatore) | 7 | 10 | 14 | 19 | 23 | 29 | 42 | 59 | 77 | 97 | 120 | ||||
| L(m) | 1,6 | 1,8 | 1,9 | 2 | 2,1 | 2,2 | 2,5 | 2,7 | 2,8 | 3 | 3,1 | ||||
| dB(A) | <20 | 25 | 30 | 34 | 38 | 42 | 48 | 53 | 57 | 64 | 66 | ||||
| 200 | 0,0225 | m3/h | 79 | 95 | 111 | 127 | 143 | 158 | 190 | 222 | 253 | 285 | 317 | 90 | 210 |
| Pa (con equalizzatore) | 5 | 6 | 9 | 11 | 15 | 17 | 25 | 35 | 45 | 57 | 71 | ||||
| Pa (senza equalizzatore) | 7 | 9 | 13 | 16 | 21 | 25 | 37 | 51 | 66 | 84 | 105 | ||||
| L(m) | 1,6 | 1,8 | 1,9 | 2 | 2,2 | 2,3 | 2,5 | 2,7 | 2,8 | 3 | 3,2 | ||||
| dB(A) | <20 | 22 | 26 | 30 | 34 | 37 | 42 | 47 | 51 | 54 | 57 | ||||
| 250 | 0,0345 | m3/h | 122 | 147 | 171 | 196 | 220 | 245 | 294 | 343 | 392 | 441 | 490 | 130 | 310 |
| Pa (con equalizzatore) | 5 | 5 | 6 | 8 | 10 | 13 | 19 | 25 | 33 | 42 | 52 | ||||
| Pa (senza equalizzatore) | 7 | 8 | 10 | 13 | 16 | 21 | 30 | 40 | 53 | 68 | 85 | ||||
| L(m) | 1,9 | 2,1 | 2,3 | 2,5 | 2,6 | 2,7 | 3 | 3,2 | 3,4 | 3,6 | 3,8 | ||||
| dB(A) | <20 | 23 | 27 | 31 | 35 | 38 | 43 | 48 | 51 | 55 | 58 | ||||
| 315 | 0,0536 | m3/h | 194 | 233 | 272 | 311 | 350 | 389 | 467 | 544 | 622 | 700 | 778 | 250 | 520 |
| Pa (con equalizzatore) | 5 | 5 | 7 | 9 | 11 | 14 | 21 | 28 | 37 | 47 | 58 | ||||
| Pa (senza equalizzatore) | 7 | 8 | 11 | 14 | 17 | 22 | 32 | 43 | 57 | 73 | 90 | ||||
| L(m) | 2 | 2,3 | 2,4 | 2,6 | 2,7 | 2,9 | 3,1 | 3,3 | 3,6 | 3,7 | 3,9 | ||||
| dB(A) | <20 | <20 | 22 | 27 | 31 | 35 | 41 | 47 | 51 | 55 | 59 | ||||
EDRF-EQ - Equalizzatore
Foto Descrizione
Raccordo circolare in acciaio zincato completo di serranda microforata per la regolazione e l’uniformazione del flusso d’aria. La struttura sagomata e le staffe laterali consentono un fissaggio semplice e stabile al diffusore.
Plenum EPZ-DC - EPI-DC
Tutte le misure sono espresse in mm.
Disegno Tecnico DiametroDiametro L H P Ø A2 Diffusore Ø B2 Tubo Flessibile o Rigido C2 D2
125 200 200 200 127 125 70 100 160 250 250 250 162 155 70 100 200 300 300 300 202 195 70 100 250 350 350 350 252 245 70 100 315 400 400 400 317 310 70 100
Listino prezzi
Modello EDRFB EDRFQB su pannello quadrato EDRFQB supannello quadrato 595x595 EDRF-EQ - Raccordo con Equalizzatore EPZ-DC - Plenum Zincato EPI-DC - Plenum Isolato EPZ-DCS - Plenum Zincato con Serranda EPI-DCS - Plenum Isolato con Serranda € € € € € € € € 125 45,74 49,91 117,00 49,85 59,03 87,29 78,46 99,87 160 55,64 63,28 130,40 51,88 65,67 88,68 86,96 110,78 200 72,48 82,70 149,76 67,32 74,73 100,47 96,40 122,97 250 87,36 100,11 167,17 81,92 99,39 128,93 121,62 152,03 315 108,31 124,00 191,03 94,41 111,86 145,19 140,60 175,05
