EDRF - EDRFQ Diffusori a geometria fissa
Descrizione

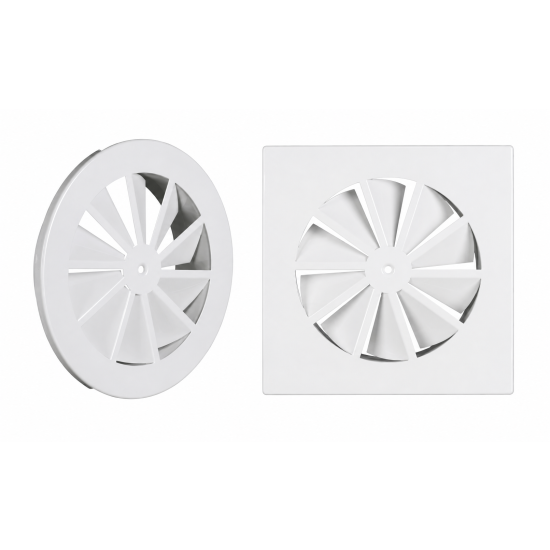

Diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse.
Caratteristiche
Materiale: lamiera d’acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: con viti sul collo del diffusore.
Impiego
Diffusore adatto ad installazione compresa tra i 2,5 e 4 m di altezza.
Modelli

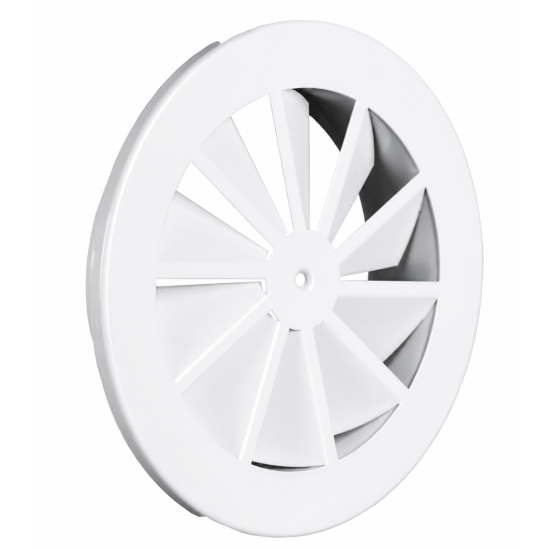

- EDRF: diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse su pannello circolare;

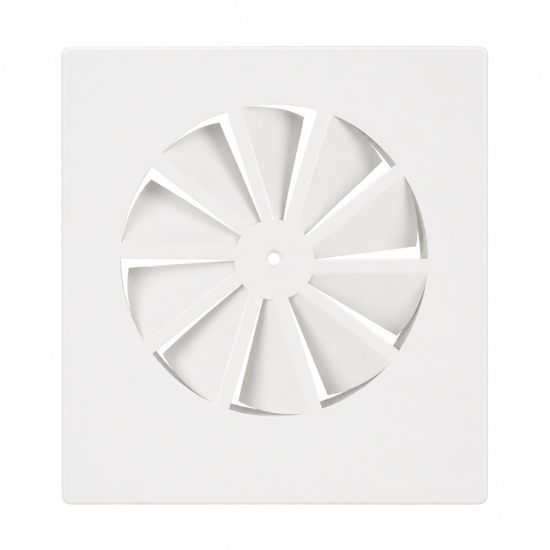

- EDRFQ: diffusori a getto elicoidale ad alta induzione con alette deflettrici fisse su pannello quadrato o su pannello 595x595 idoneo per esser installato su controsoffitti a quadrotti 600x600.
Accessori
- EPZ-DC - Plenum Zincato;
- EPI-DC - Plenum Isolato;
- EPZ-DCS - Plenum Zincato con serranda;
- EPI-DCS - Plenum Isolato con serranda;
- EDRF-EQ - Raccordo con equalizzatore.
Dimensioni EDRF
Tutte le dimensioni sono espresse in mm.
Disegno Tecnico Diametro ØD ØL1 ØC P1
125 122 171 28 55 160 157 214 50 55 200 197 264 50 55 250 247 326 65 55 315 312 404 87 55 400 397 500 87 55
Dimensioni EDRF-Q
Tutte le grandezze del diffusore EDRFQ possono esser fornite con la quota L2xL2 con misura 595x595 mm idonea per installazione a controsoffitto a quadrotti.
Disegno Tecnico Diametro ØD1 L2xL2 ØC1 P2
125 122 171x171 28 55 160 157 214x214 50 55 200 197 264x264 50 55 250 247 326x326 65 55 315 312 404x404 87 55 400 397 500x500 87 55
Dati di funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità (senza equalizzatore).
| Modello | Sezione Efficace | Vk m/s | 1,0 | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 | 2,4 | 2,8 | 3,2 | 3,6 | 4,0 | Portata Aria Consigliata (m3/h) | |
| m² | MIN | MAX | |||||||||||||
| 125 | 0,0091 | m3/h | 32 | 39 | 45 | 52 | 58 | 65 | 78 | 91 | 104 | 117 | 130 | 40 | 90 |
| Pa (con equalizzatore) | 5 | 7 | 9 | 12 | 15 | 19 | 27 | 37 | 48 | 61 | 75 | ||||
| Pa (senza equalizzatore) | 7 | 10 | 13 | 18 | 22 | 28 | 40 | 55 | 72 | 92 | 114 | ||||
| L(m) | 1,5 | 1,6 | 1,7 | 1,8 | 1,9 | 2 | 2,3 | 2,4 | 2,6 | 2,7 | 2,9 | ||||
| dB(A) | <20 | <20 | 23 | 28 | 31 | 34 | 40 | 45 | 49 | 52 | 75 | ||||
| 160 | 0,0146 | m3/h | 54 | 65 | 76 | 86 | 97 | 108 | 130 | 151 | 173 | 194 | 216 | 50 | 120 |
| Pa (con equalizzatore) | 5 | 7 | 10 | 13 | 16 | 20 | 29 | 40 | 52 | 65 | 81 | ||||
| Pa (senza equalizzatore) | 7 | 10 | 14 | 19 | 23 | 29 | 42 | 59 | 77 | 97 | 120 | ||||
| L(m) | 1,6 | 1,8 | 1,9 | 2 | 2,1 | 2,2 | 2,5 | 2,7 | 2,8 | 3 | 3,1 | ||||
| dB(A) | <20 | 25 | 30 | 34 | 38 | 42 | 48 | 53 | 57 | 64 | 66 | ||||
| 200 | 0,0225 | m3/h | 79 | 95 | 111 | 127 | 143 | 158 | 190 | 222 | 253 | 285 | 317 | 90 | 210 |
| Pa (con equalizzatore) | 5 | 6 | 9 | 11 | 15 | 17 | 25 | 35 | 45 | 57 | 71 | ||||
| Pa (senza equalizzatore) | 7 | 9 | 13 | 16 | 21 | 25 | 37 | 51 | 66 | 84 | 105 | ||||
| L(m) | 1,6 | 1,8 | 1,9 | 2 | 2,2 | 2,3 | 2,5 | 2,7 | 2,8 | 3 | 3,2 | ||||
| dB(A) | <20 | 22 | 26 | 30 | 34 | 37 | 42 | 47 | 51 | 54 | 57 | ||||
| 250 | 0,0345 | m3/h | 122 | 147 | 171 | 196 | 220 | 245 | 294 | 343 | 392 | 441 | 490 | 130 | 310 |
| Pa (con equalizzatore) | 5 | 5 | 6 | 8 | 10 | 13 | 19 | 25 | 33 | 42 | 52 | ||||
| Pa (senza equalizzatore) | 7 | 8 | 10 | 13 | 16 | 21 | 30 | 40 | 53 | 68 | 85 | ||||
| L(m) | 1,9 | 2,1 | 2,3 | 2,5 | 2,6 | 2,7 | 3 | 3,2 | 3,4 | 3,6 | 3,8 | ||||
| dB(A) | <20 | 23 | 27 | 31 | 35 | 38 | 43 | 48 | 51 | 55 | 58 | ||||
| 315 | 0,0536 | m3/h | 194 | 233 | 272 | 311 | 350 | 389 | 467 | 544 | 622 | 700 | 778 | 250 | 520 |
| Pa (con equalizzatore) | 5 | 5 | 7 | 9 | 11 | 14 | 21 | 28 | 37 | 47 | 58 | ||||
| Pa (senza equalizzatore) | 7 | 8 | 11 | 14 | 17 | 22 | 32 | 43 | 57 | 73 | 90 | ||||
| L(m) | 2 | 2,3 | 2,4 | 2,6 | 2,7 | 2,9 | 3,1 | 3,3 | 3,6 | 3,7 | 3,9 | ||||
| dB(A) | <20 | <20 | 22 | 27 | 31 | 35 | 41 | 47 | 51 | 55 | 59 | ||||
| 400 | 0,0847 | m3/h | 306 | 367 | 428 | 490 | 551 | 612 | 734 | 857 | 979 | 1102 | 1224 | 420 | 890 |
| Pa (con equalizzatore) | 5 | 5 | 7 | 9 | 11 | 13 | 19 | 26 | 35 | 44 | 54 | ||||
| Pa (senza equalizzatore) | 7 | 7 | 10 | 13 | 17 | 20 | 29 | 40 | 54 | 69 | 85 | ||||
| L(m) | 2,3 | 2,5 | 2,7 | 2,9 | 3 | 3,1 | 3,4 | 3,7 | 3,9 | 4,1 | 4,3 | ||||
| dB(A) | <20 | <20 | <20 | 24 | 28 | 32 | 38 | 44 | 48 | 52 | 56 | ||||
EDRF-EQ - Equalizzatore
Foto Descrizione
Raccordo circolare in acciaio zincato completo di serranda microforata per la regolazione e l’uniformazione del flusso d’aria. La struttura sagomata e le staffe laterali consentono un fissaggio semplice e stabile al diffusore.
Plenum EPZ-DC - EPI-DC
Tutte le misure sono espresse in mm.
Disegno Tecnico DiametroDiametro L H P Ø A2 Diffusore Ø B2 Tubo Flessibile o Rigido C2 D2
125 200 200 200 127 125 70 100 160 250 250 250 162 155 70 100 200 300 300 300 202 195 70 100 250 350 350 350 252 245 70 100 315 400 400 400 317 310 70 100 400 500 500 500 402 395 70 100
Listino Prezzi
Modello EDRF EDRFQ su pannello quadrato EDRFQ supannello quadrato 595x595 EDRF-EQ - Raccordo con Equalizzatore EPZ-DC - Plenum Zincato EPI-DC - Plenum Isolato EPZ-DCS - Plenum Zincato con Serranda EPI-DCS - Plenum Isolato con Serranda € € € € € € € € 125 42,17 38,59 104,84 49,85 59,03 87,29 78,46 99,87 160 51,27 46,88 113,12 51,88 65,67 88,68 86,96 110,78 200 66,70 60,90 127,12 67,32 74,73 100,47 96,40 122,97 250 80,41 73,36 140,37 81,92 99,39 128,93 121,62 152,03 315 99,50 90,73 156,90 94,41 111,86 145,19 140,60 175,05 400 140,69 126,51 192,74 114,93 148,15 190,67 178,37 222,05
