EDRA - EDRA-PQ Diffusori circolari a coni regolabili
Descrizione
Diffusori circolari in alluminio con regolazione micrometrica dei coni.
Caratteristiche
Materiale: alluminio e acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: fissaggio con viti sul collo diffusore.
Impiego
Impianti di condizionamento e trattamento aria canalizzati con altezza installazione compresa tra 2,7 e 6 m.
Modelli

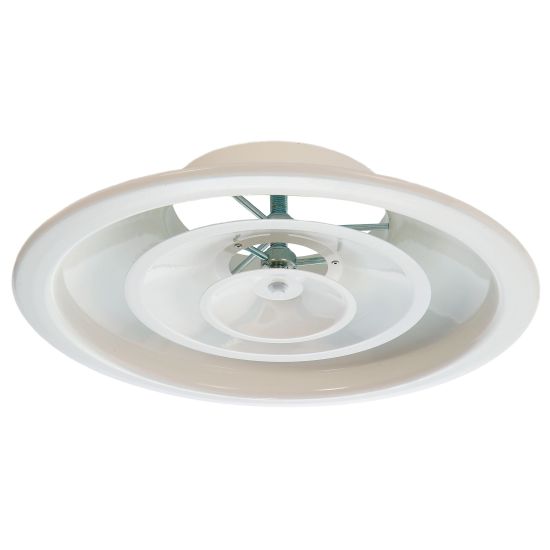

- EDRA diffusori circolari a coni regolabili;

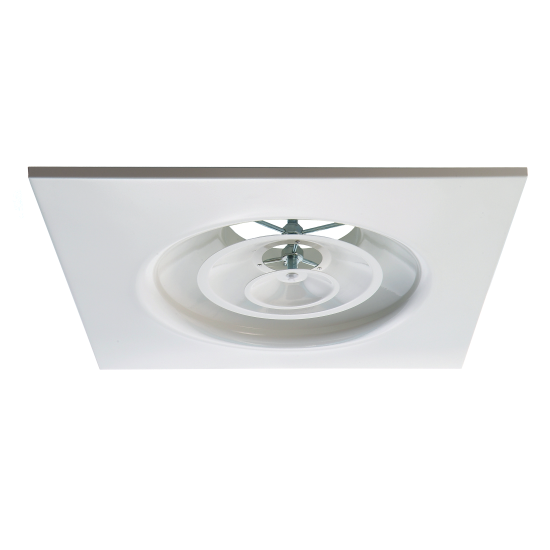

- EDRA-PQ diffusori circolari a coni regolabili su pannello quadrato 595x595 mm.
Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- SD serranda;
- EQUA equalizzatore;
- Kit clips di fissaggio.
A richiesta
Regolazione posizionamento dei coni mediante comando termostatico.
Colori a richiesta.

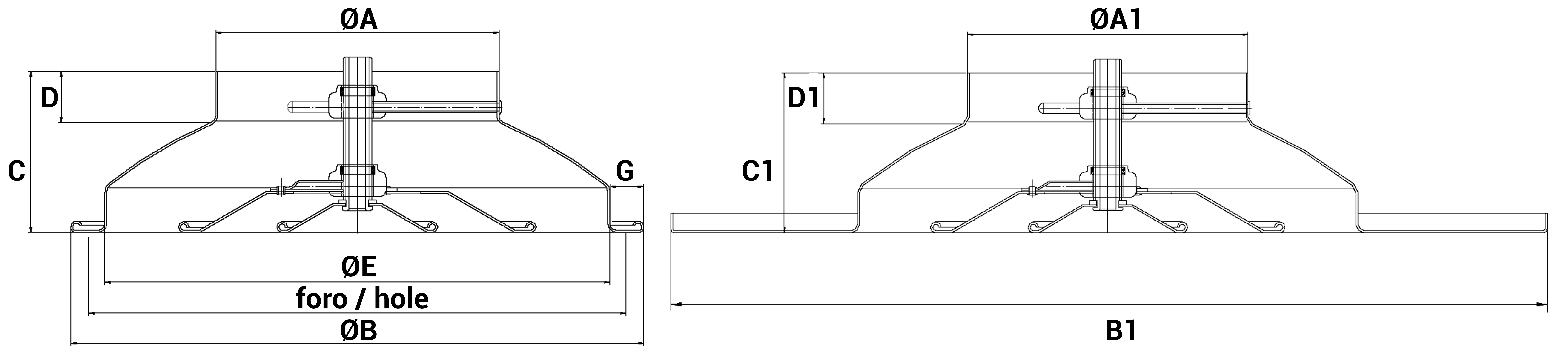

Dimensioni
Tutte le dimensioni sono espresse in mm
Modello EDRA EDRA-PQ Ø A Ø B Ø E Ø Foro
C
DG Ø A1 B1 x B1 C1 D1 100 96 250 195 225 85 33 25 96 595 x 595 85 33 150 146 330 280 308 90 25 23 148 595 x 595 90 23 160 156 330 280 308 90 27 23 156 595 x 595 90 28 200 196 445 370 410 115 37 35 196 595 x 595 115 37 250 246 535 460 500 135 37 35 246 595 x 595 135 37 300 296 655 560 610 170 45 45 296 595 x 595 115 45 315 311 655 560 610 170 48 45 311 595 x 595 115 44 350 346 763 650 709 195 60 54 - - - - 400 396 793 680 740 195 60 52 - - - - 450 444 843 730 790 195 60 52 - - - - 500 496 893 782 842 195 60 52 - - - - 630 624 1045 929 991 210 55 54 - - - -
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s.
- dB(A): indice di rumorosità.
| Modello | Sezione Efficace | Vk | 2 | 3 | 4 | 5 | 6 |
| m² | |||||||
| 100 | 0,0059 | m³/h | 42 | 63 | 84 | 105 | 127 |
| Pa | 7,6 | 17,2 | 30,6 | 47,7 | 68,7 | ||
| L(m) | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | ||
| 150 | 0,0149 | m³/h | 107 | 161 | 216 | 268 | 322 |
| Pa | 6,3 | 14,2 | 25,2 | 39,4 | 56,8 | ||
| L(m) | 0,7 | 1,1 | 1,5 | 1,9 | 2,2 | ||
| 160 | 0,0167 | m³/h | 120 | 181 | 241 | 301 | 361 |
| Pa | 6,1 | 13,8 | 24,5 | 38,3 | 55,1 | ||
| L(m) | 0,8 | 1,2 | 1,7 | 2,1 | 2,5 | ||
| 200 | 0,0279 | m³/h | 201 | 301 | 402 | 502 | 602 |
| Pa | 5,5 | 12,5 | 22,2 | 34,7 | 49,9 | ||
| L(m) | 1,2 | 1,7 | 2,3 | 2,9 | 3,5 | ||
| 250 | 0,0448 | m³/h | 323 | 484 | 645 | 806 | 968 |
| Pa | 5,0 | 11,3 | 20,1 | 31,5 | 45,3 | ||
| L(m) | 1,5 | 2,4 | 3,2 | 4,1 | 4,9 | ||
| 300 | 0,0656 | m³/h | 473 | 709 | 945 | 1181 | 1418 |
| Pa | 4,6 | 10,5 | 18,6 | 29,1 | 41,8 | ||
| L(m) | 2,1 | 3,2 | 4,2 | 5,3 | 6,3 | ||
| 315 | 0,0726 | m³/h | 523 | 785 | 1046 | 1308 | 1569 |
| Pa | 4,6 | 10,3 | 18,2 | 28,5 | 41,1 | ||
| L(m) | 2,3 | 3,4 | 4,5 | 5,7 | 6,8 | ||
| 350 | 0,0904 | m³/h | 651 | 976 | 1302 | 1627 | 1953 |
| Pa | 4,4 | 9,9 | 17,6 | 27,5 | 39,6 | ||
| L(m) | 2,6 | 4,0 | 5,3 | 6,6 | 7,9 | ||
| 400 | 0,1175 | m³/h | 846 | 1269 | 1692 | 2116 | 2539 |
| Pa | 4,1 | 9,3 | 16,5 | 25,8 | 37,2 | ||
| L(m) | 3,2 | 4,7 | 6,3 | 7,9 | 9,5 | ||
| 450 | 0,1500 | m³/h | 1080 | 1620 | 2160 | 2700 | 3240 |
| Pa | 4,0 | 8,9 | 15,8 | 24,7 | 35,8 | ||
| L(m) | 3,7 | 5,6 | 7,4 | 9,3 | 11,1 | ||
| 500 | 0,1863 | m³/h | 1342 | 2013 | 2684 | 3355 | 4026 |
| Pa | 3,8 | 8,5 | 15,0 | 23,5 | 33,8 | ||
| L(m) | 4,3 | 6,4 | 8,6 | 10,7 | 12,9 | ||
| 630 | 0,2994 | m³/h | 2156 | 3233 | 4311 | 5389 | 6467 |
| Pa | 3,2 | 7,1 | 12,7 | 19,9 | 28,6 | ||
| L(m) | 6,4 | 9,6 | 12,8 | 16,0 | 19,2 | ||
| Indice di Rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | |
Serranda di Taratura SD
Tutte le dimensioni sono espresse in mm.
La serranda di taratura a farfalla SD è idonea al montaggio a monte dei diffusori circolari, è realizzata in acciaio zincato ed è completa di un meccanismo di apertura/chiusura robusto in modo da evitare vibrazioni e rumori al passaggio dell’aria. La regolazione della serranda avviene agendo sulla vite di regolazione con un giravite inserendolo attraverso il foro presente sulla barra filettata del diffusore.Disegno Tecnico e Foto Diametro Ø M N O
100 95 39 100 150 145 39 100 160 155 39 100 200 195 39 100 250 245 39 100 300 295 39 100 315 310 39 100 350 345 39 100
400 395 39 100 450 445 39 100 500 495 39 100 630 545 39 100
Accessori
EQUA - Equalizzatore Clips di Fissaggio L'equalizzatore è un accessorio per frammentare l'aria e distribuirla in modo uniforme all'uscita del diffusore. Clips di fissaggio per installazione su controsoffitto in cartongesso o controsoffitto rigido (3 pezzi per confezione).
EPZ-DC - EPI-DC - Plenum
Tutte le dimensioni sono espresse in mm
Disegno Tecnico Modello L H P Ø A2 Diffusore Ø B2 Tubo Flessibile o Rigido C2 D2
100 200 200 200 102 95 70 100 150 250 250 250 152 145 70 100 160 250 250 250 162 155 70 100 200 300 300 300 202 195 70 100 250 350 350 350 252 245 70 100 300 400 400 400 302 295 70 100 315 400 400 400 317 310 70 100 350 450 450 450 352 345 70 100 400 500 500 500 402 395 70 100 450 550 550 550 453 445 70 100 500 600 600 600 503 495 70 100 630 730 730 730 632 600 70 100
Listino Prezzi
Modello EDRA - Diffusore
EDRA-PQ - Diffusore su panello 595x595 SD - Serranda EQUA - Equalizzatore EPZ - Plenum Zincato EPI - Plenum Isolato € € € € € € 100 61,09 112,77 30,57 18,55 57,51 78,14 150 62,73 87,59 30,34 18,55 65,43 88,40 160 67,63 91,52 30,34 18,55 65,67 88,68 200 80,31 100,44 32,07 18,55 74,73 100,47 250 101,17 122,37 37,20 19,42 99,39 128,93 300 126,03 a.r. 50,12 20,89 111,47 144,76 315 126,43 a.r. 50,43 22,11 111,86 145,19 350 a.r. 55,64 22,97 111,86 162,42 400 a.r. 61,72 25,86 148,15 190,67 450 a.r. 76,95 26,46 169,94 217,82 500 a.r. 96,22 27,91 193,12 246,82 630 a.r. 121,24 35,89 101,18 323,76
