EDQF1 Diffusori quadrati forellinati
Descrizione

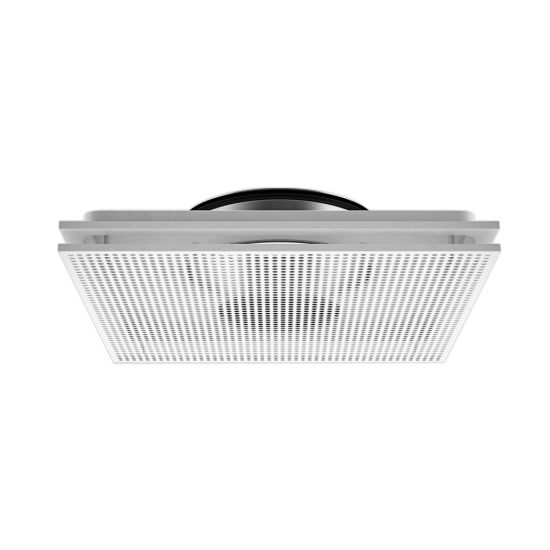

Diffusori da soffitto quadrati con piastra frontale forellinata.
Caratteristiche
Materiale: acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: a mezzo viti non apparenti.
Impiego
Grazie alla sua particolare costruzione è un diffusore molto versatile. Consigliato sia in mandata che in ripresa dell'aria. Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.
Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- EDZ serranda di taratura;
- EDDAZ deflettori direzionali;
- EDDDZ staffa di montaggio;
- EDLM-Q piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.
Dimensioni
tutte le dimensioni sono espresse in mm
Disegno Tecnico Modello Ø d AxA UxU (Dimensione del Foro) Sezione Efficace Peso mm mm mm m² Kg
125 125 235 200 0,018 0,9 160 160 295 260 0,023 1,4 200 200 395 360 0,03 2,2 250 250 495 460 0,043 3,0 315 315 595 560 0,057 4,3 400 400 595 560 0,075 4,4
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s.
- dB(A): indice di rumorosità.
| Modello | Vk | 2,5 | 3 | 3,5 | 4 | 5 |
| 125 | m³/h | 162 | 194 | 227 | 259 | 324 |
| L(m) | 1,6 | 1,9 | 2,2 | 2,4 | 3,0 | |
| Pa | 10 | 14 | 19 | 25 | 38 | |
| dB(A) | 30 | 35 | 40 | 47 | 50 | |
| 160 | m³/h | 207 | 248 | 290 | 331 | 414 |
| L(m) | 1,8 | 2,1 | 2,4 | 2,7 | 3,3 | |
| Pa | 8 | 11 | 15 | 19 | 30 | |
| dB(A) | <20 | 23 | 28 | 35 | 42 | |
| 200 | m³/h | 270 | 324 | 378 | 432 | 540 |
| L(m) | 2,0 | 2,4 | 2,8 | 3,1 | 3,8 | |
| Pa | 9 | 9 | 13 | 17 | 26 | |
| dB(A) | <20 | 22 | 27 | 33 | 43 | |
| 250 | m³/h | 387 | 464 | 542 | 619 | 774 |
| L(m) | 2,5 | 3,0 | 3,4 | 3,9 | 4,8 | |
| Pa | 7 | 10 | 14 | 18 | 27 | |
| dB(A) | <20 | 25 | 32 | 35 | 43 | |
| 315 | m³/h | 513 | 616 | 718 | 821 | 1026 |
| L(m) | 2,9 | 3,5 | 4,0 | 4,5 | 5,5 | |
| Pa | 6 | 9 | 12 | 16 | 24 | |
| dB(A) | <20 | 22 | 27 | 33 | 42 | |
| 400 | m³/h | 675 | 810 | 945 | 1080 | 1350 |
| L(m) | 3,4 | 4,0 | 4,6 | 5,2 | 6,3 | |
| Pa | 5 | 7 | 10 | 13 | 21 | |
| dB(A) | <20 | <20 | 26 | 31 | 40 |
Plenum EPZ-DC - EPI-DC
Tutte le misure sono espresse in mm.
Disegno Tecnico Modello L H P Ø A2 Diffusore Ø B2 Tubo Flessibile o Rigido C2 D2
125 200 200 200 127 125 70 100 160 250 250 250 162 155 70 100 200 300 300 300 202 195 70 100 250 350 350 350 252 245 70 100 315 400 400 400 317 310 70 100 400 500 500 500 402 395 70 100
Accessori
EDZ - Serranda di taratura EDDAZ - Deflettori EDDDZ - Staffe di montaggio EDLM-Q - Piastra per controsoffitti
Listino Prezzi
Modello Diffusore EDZ - Serranda di taratura EDDAZ - Deflettori EDDDZ - Staffe di montaggio EDLM-Q - Piastra per controsoffitti EPZ-DC - Plenum Zincato EPI-DC - Plenum Isolato € € € € € € € 125 205,39 47,15 43,88 65,81 195,22 59,03 87,29 160 220,79 63,75 45,98 65,81 195,22 65,67 88,68 200 283,69 67,74 54,75 65,81 195,22 74,73 100,47 250 336,32 75,71 60,09 65,81 195,22 99,39 128,93 315 442,86 87,00 85,84 65,81 - 111,86 145,19 400 462,11 98,29 87,76 65,81 - 148,15 190,67
