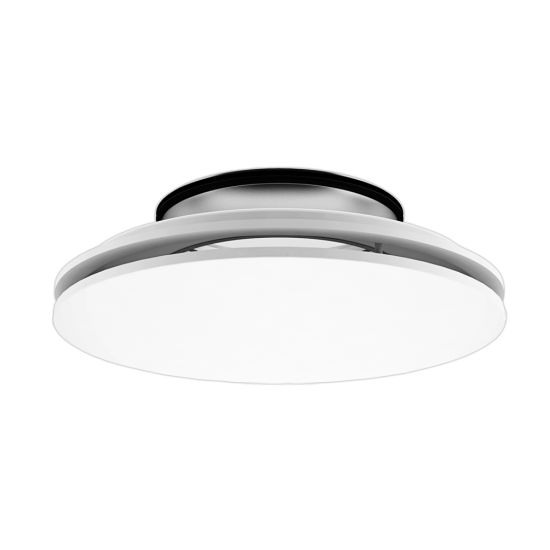

EDCC Diffusori circolari con piastra di fondo chiusa
Descrizione
Caratteristiche
Materiale: acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: a mezzo viti non apparenti.
Impiego
Grazie alla sua particolare costruzione è un diffusore molto versatile. Consigliato sia in mandata che in ripresa dell'aria. Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.
Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- EDZ serranda di taratura;
- EDDAZ deflettori direzionali;
- EDDDZ staffa di montaggio;
- EDLM-C piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.
Dimensioni
tutte le dimensioni sono espresse in mm
Disegno Tecnico Modello Ød ØD Ø U (Dimensione del Foro) Sezione Efficace Peso mm mm mm m² Kg
125 125 240 200 0,011 0,8 160 160 300 260 0,016 1,2 200 200 360 320 0,023 1,7 250 250 460 420 0,030 2,2 315 315 540 500 0,037 3,2 400 400 540 500 0,037 3,4
Dati di Funzionamento
- Vk: velocità efficace (m/s).
- m³/h: portata.
- Pa: perdite di carico in Pascal.
- L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s.
- dB(A): indice di rumorosità.
| Modello | Vk | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| 125 | m³/h | 99 | 119 | 139 | 158 | 198 | 238 | 277 |
| L(m) | 1,8 | 2,3 | 2,5 | 2,8 | 3,4 | 4,1 | 4,6 | |
| Pa | 6 | 7 | 11 | 13 | 21 | 32 | 36 | |
| dB(A) | <20 | 22 | 27 | 30 | 36 | 42 | 43 | |
| 160 | m³/h | 144 | 173 | 202 | 230 | 288 | 346 | 403 |
| L(m) | 2 | 2,6 | 2,8 | 3,3 | 4 | 4,7 | 5,5 | |
| Pa | 4 | 5 | 9 | 11 | 17 | 27 | 33 | |
| dB(A) | <20 | <20 | <20 | 22 | 27 | 35 | 41 | |
| 200 | m³/h | 207 | 248 | 290 | 331 | 414 | 497 | 580 |
| L(m) | 2,3 | 2,8 | 3,3 | 3,7 | 4,4 | 5,3 | 6,1 | |
| Pa | 5 | 8 | 12 | 16 | 25 | 33 | 49 | |
| dB(A) | <20 | <20 | 23 | 27 | 33 | 39 | 47 | |
| 250 | m³/h | 270 | 324 | 378 | 432 | 540 | 648 | 756 |
| L(m) | 2,4 | 2,7 | 3,4 | 3,8 | 4,5 | 5,4 | 6,3 | |
| Pa | 5 | 8 | 10 | 13 | 21 | 30 | 47 | |
| dB(A) | <20 | 22 | 26 | 29 | 37 | 42 | 48 | |
| 315 | m³/h | 333 | 400 | 466 | 533 | 666 | 799 | 932 |
| L(m) | 2,4 | 2,8 | 3,3 | 3,8 | 4,8 | 5,5 | 6,3 | |
| Pa | 5 | 9 | 13 | 17 | 25 | 35 | 47 | |
| dB(A) | <20 | <20 | 22 | 27 | 34 | 40 | 45 | |
| 400 | m³/h | 333 | 400 | 466 | 533 | 666 | 799 | 932 |
| L(m) | 2,1 | 2,4 | 2,7 | 3,1 | 3,9 | 4,5 | 5,3 | |
| Pa | 5 | 7 | 10 | 13 | 19 | 28 | 38 | |
| dB(A) | <20 | <20 | <20 | <20 | 25 | 32 | 37 |
Plenum EPZ-DC - EPI-DC
Tutte le misure sono espresse in mm.
Disegno Tecnico Modello L H P Ø A2 Diffusore Ø B2 Tubo Flessibile o Rigido C2 D2
125 200 200 200 127 125 70 100 160 250 250 250 162 155 70 100 200 300 300 300 202 195 70 100 250 350 350 350 252 245 70 100 315 400 400 400 317 310 70 100 400 500 500 500 402 395 70 100
Accessori
EDZ - Serranda di taratura EDDAZ - Deflettori EDDDZ - Staffe di montaggio EDLM-Q - Piastra per controsoffitti
Listino Prezzi
Modello Diffusore EDZ - Serranda di taratura EDDAZ - Deflettori EDDDZ - Staffe di montaggio EDLM-Q - Piastra per controsoffitti EPZ-DC - Plenum Zincato EPI-DC - Plenum Isolato € € € € € € € 125 192,55 47,15 43,88 52,46 195,22 59,03 87,29 160 189,98 63,75 45,98 52,46 195,22 65,67 88,68 200 232,35 67,74 54,75 52,46 195,22 74,73 100,47 250 301,66 75,71 60,09 54,94 195,22 99,39 128,93 315 327,33 87,00 85,84 54,94 195,22 111,86 145,19 400 347,87 98,29 87,76 54,94 195,22 148,15 190,67
